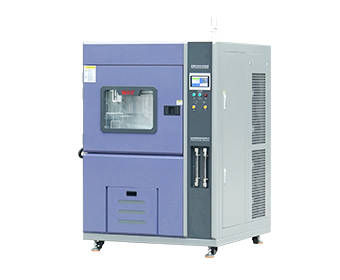

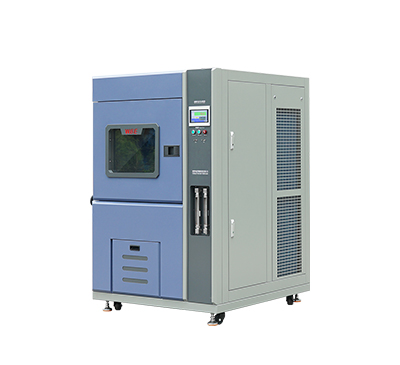

WBE液浸式冷热冲击试验箱：又称冷热油冲击箱、双缸油浴机。提篮大小10L。采用搅拌对流液体介质代替循环流动空气介质进行热传递，使得样品在不同温度的液体槽中快速切换，以评估其在温度变化环境下的耐久性和稳定性可以满足严酷的试验要求。

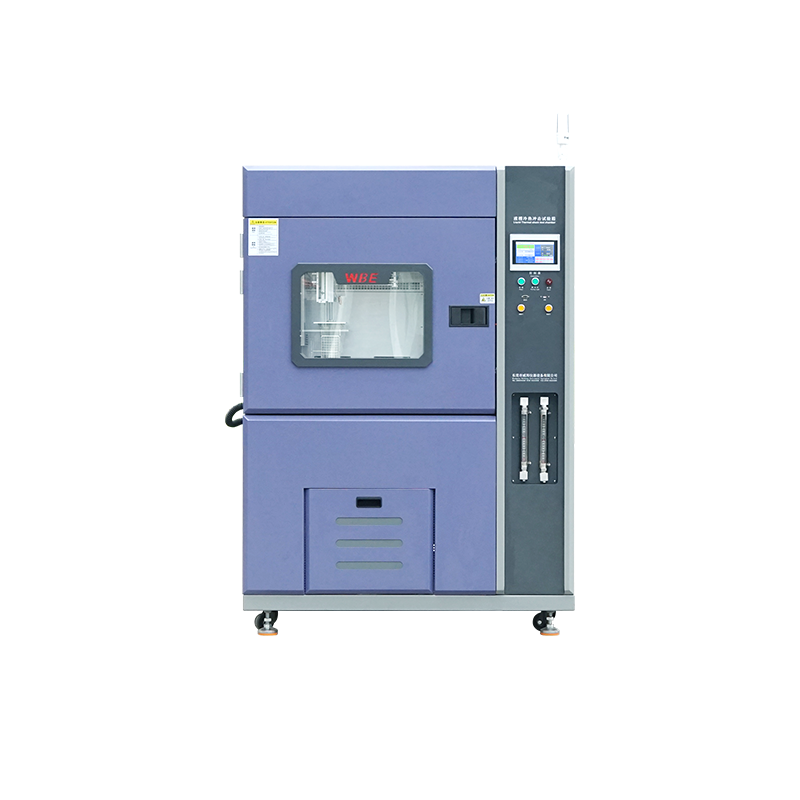

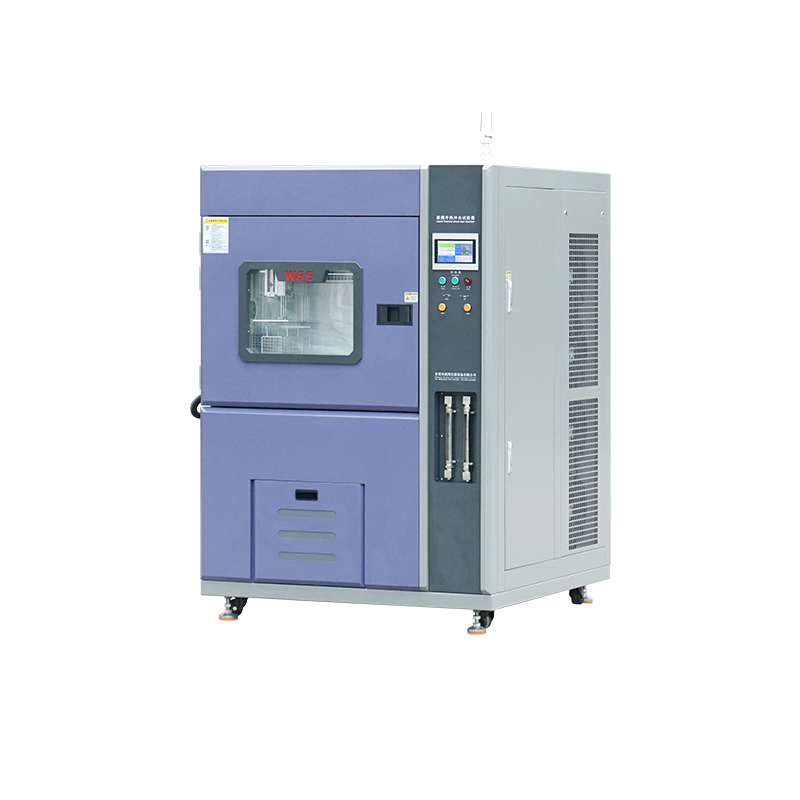

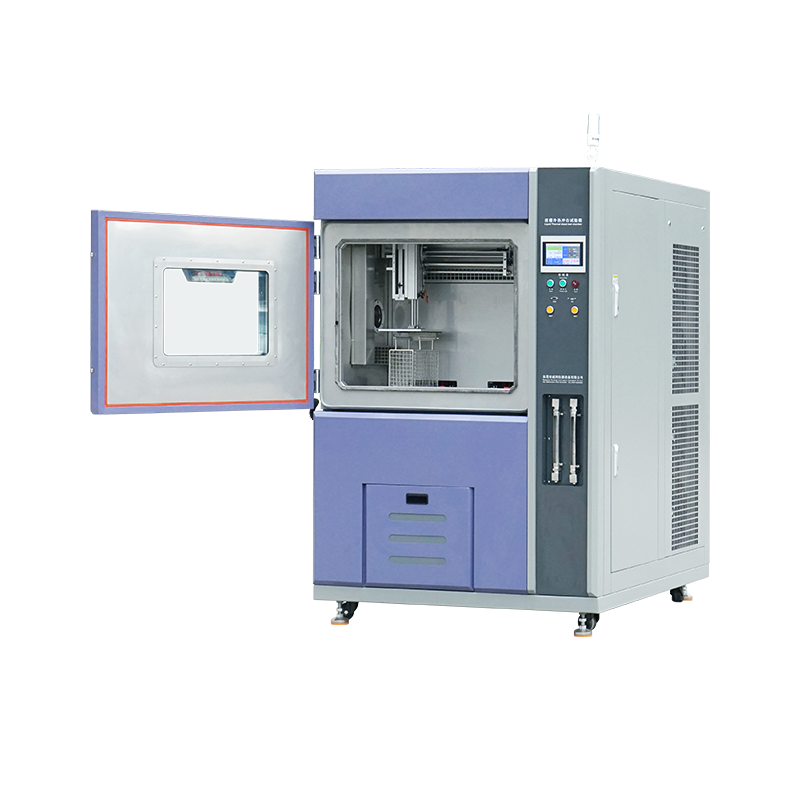

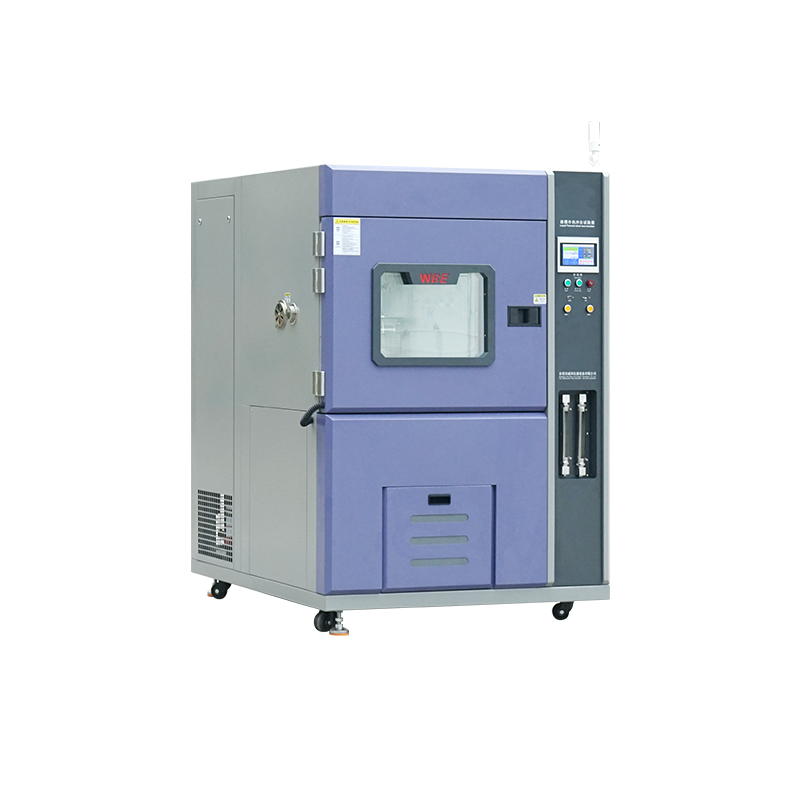

威邦液体式冷热冲击试验箱：英文名（Tank Temperature Shock Test Chamber），又称浸液式温度冲击试验箱、双缸油浴机。本试验箱采用搅拌对流液体介质代替循环流动空气介质进行热传递，液体介质可选 氟油（全氟聚醚油），硅油，冷冻油，导热油，纯净水等，使得样品在不同温度的液体槽中快速切换，以评估其在温度变化环境下的耐久性和稳定性可以满足严酷的试验要求。提篮容积2.1L~30L大小可选，按GB/T、IPC-TM、MIL-STD、JIS C、GJB标准执行温度冲击试验和热应力筛选。
| 产品名称
Product |
型号
Model |
吊篮容积
Volume |
温度冲击范围
Temp.shock Range |
吊篮尺寸（宽W*深D*高H）
Basket size |
外形尺寸（宽W*深D*高H）
Chamber size |
| WBE-LR2YC系列
液槽（浸液）式冷热冲击箱 |
WBE-LR2YC-22A/B/C | 2.1（L） | A：-40~+150℃
B：-55~+150℃ C：-65~+150℃ |
120*120*150（mm） | 1350*1400*1910（mm） |
| WBE-LR2YC-52A/B/C | 4.5（L） | 150*200*150（mm） | 1400*1450*1910（mm） | ||
| WBE-LR2YC-10A/B/C | 10（L） | 175*300*175（mm） | 1450*1550*1910（mm） | ||
| WBE-LR2YC-15A/B/C | 15（L） | 215*350*195（mm） | 1550*1600*1950（mm） | ||
| WBE-LR2YC-30A/B/C | 30（L） | 300*450*220（mm） | 1750*1700*1980（mm） | ||
| 可非标定制其它规格型号 | |||||
| 高温液槽 | 预热温度范围 | +60℃~+150℃，或：+180℃（或定制）（需选油） |
| 预热时间 | RT~+150℃≤80min | |
| 低温液槽 | 预冷温度范围 | RT℃~-65℃ |
| 预冷时间 | ≥1℃/min | |
| 试料盒（吊篮） | 温度冲击范围 | A：-40~+150℃，B：-55~+150℃，C：-65~+150℃；或：+180℃（需选油） |
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2.0℃ | |
| 转换时间 | 10s | |
| 温度恢复时间 | ≤ 3min | |
| 系统结构 | 气缸自动机械悬架上下-左右移动至高、低温液槽 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，威邦标准蓝灰 | |
| 冷却方式 | 风冷或水冷 | |
| 液体介质 | 可选： 氟油（全氟聚醚油），硅油，冷冻油，导热油 | |
| 电源 | AC380V±10% 50HZ 3∮4W+E | |
| 型号说明 |  |
|
| 试验标准 | 驻留温度（℃） | 驻留温度时间（min） | 覆归时间（min） | 周期或次数 | 试验起始点 | 备注 | ||
| 高温 | 低温 | 高温 | 低温 | |||||
| MIL-STD-883E
( Method No.1010.7) |
+10
+85 0 +15 +125 0 +15 +150 0 |
0
-55 -10 0 -65 -10 |
≥10min
≥15min |
含驻留时间/转换时间≤15min | 最少10次 | 低温或高温 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
|
| JIS C0025
IEC60068-2-14 GB/T2423.22 |
±2
+70 ±2 +80 ±2 +100 ±2 +125 |
±3
-5 ±3 -25 ±3 -40 ±3 -65 |
3hr
2hr 1hr 30min 如无定义则以3hr执行 |
为驻留时间之1/10 | 5 cycle除非有其他规格 | 低温 | AutoTransfer time
不超过30 sec 小试件 Transfer time 不超过10 sec |
|
| IPC2.6.7 | +5
+85 -0 +5 +105 -0 +5 +125 -0 |
0
-40 -5 0 -55 -5 0 -65 -5 |
15min | 2min以内 | 100cycle | 高温(实验结束
点在高温) |
Transfer time
不超过2min |
|
| Bellcore
GR-1221-CORE |
±2
+70 ±2 +85 |
±2
-40 ±2 -40 |
≥15min | 500 cycle
or 1000 cycle |
||||
| JESD22 A104-A | +10
+125 -0 +10 +85 -0 +10 +150 -0 |
+0
-40 -10 +0 -55 -10 +0 -65 -10 |
≥10min
≤15min |
含驻留时间/转换时间≤15min | 抽10次可接受1000次合格 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
||
