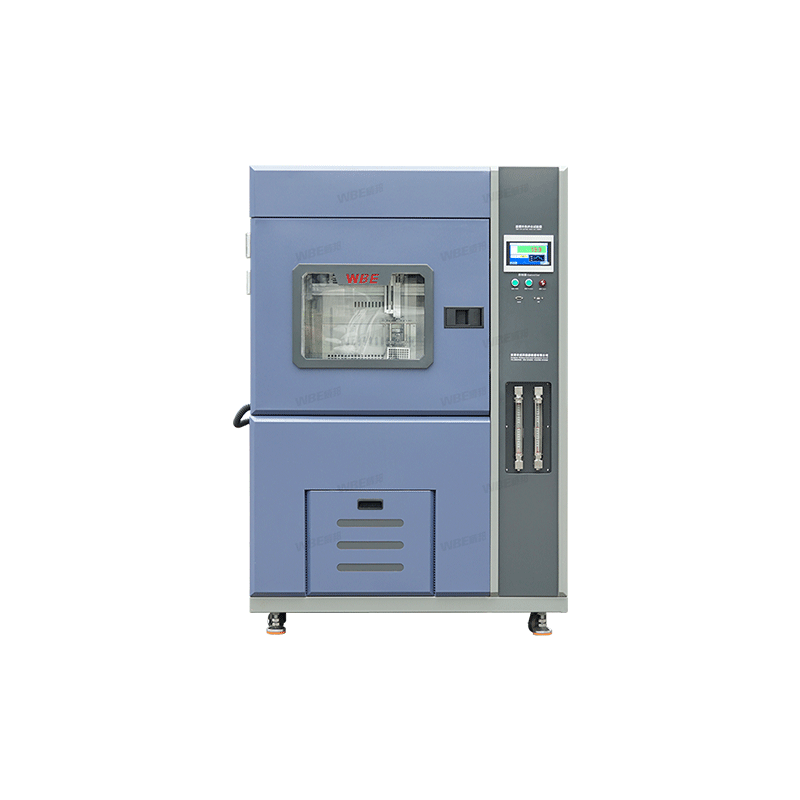

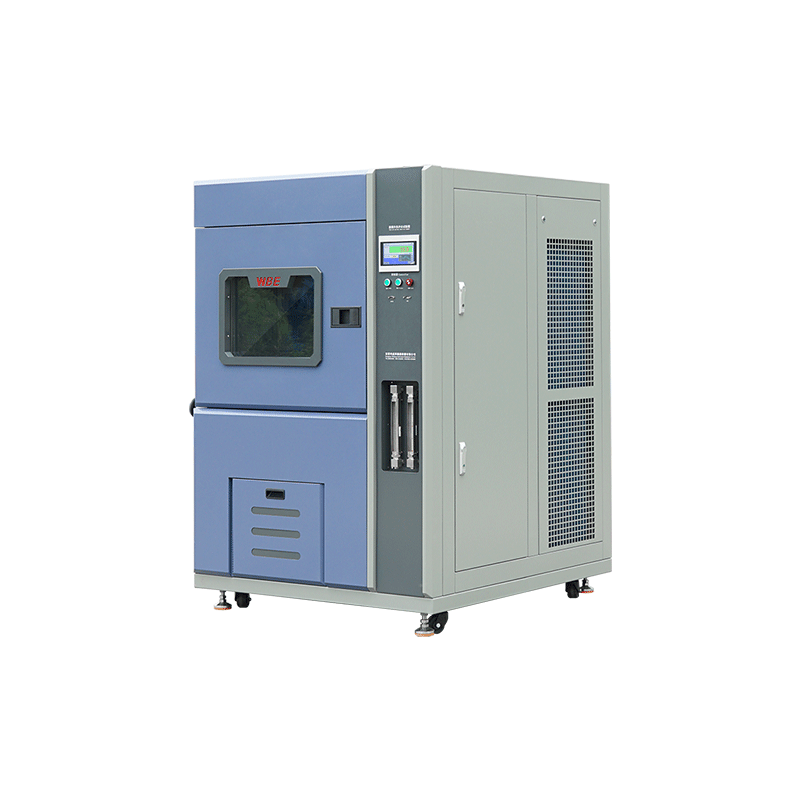

WBE液槽式冷热冲击试验箱：又称浸液式温度冲击试验箱、双缸油浴机。采用搅拌对流液体介质代替循环流动空气介质进行热传递，液体介质可选（氟油、硅油、导热油、纯净水），使得样品在不同温度的液体槽中快速切换，对材料或产品进行极端高低温快速交替的可靠性试验和热应力筛选。

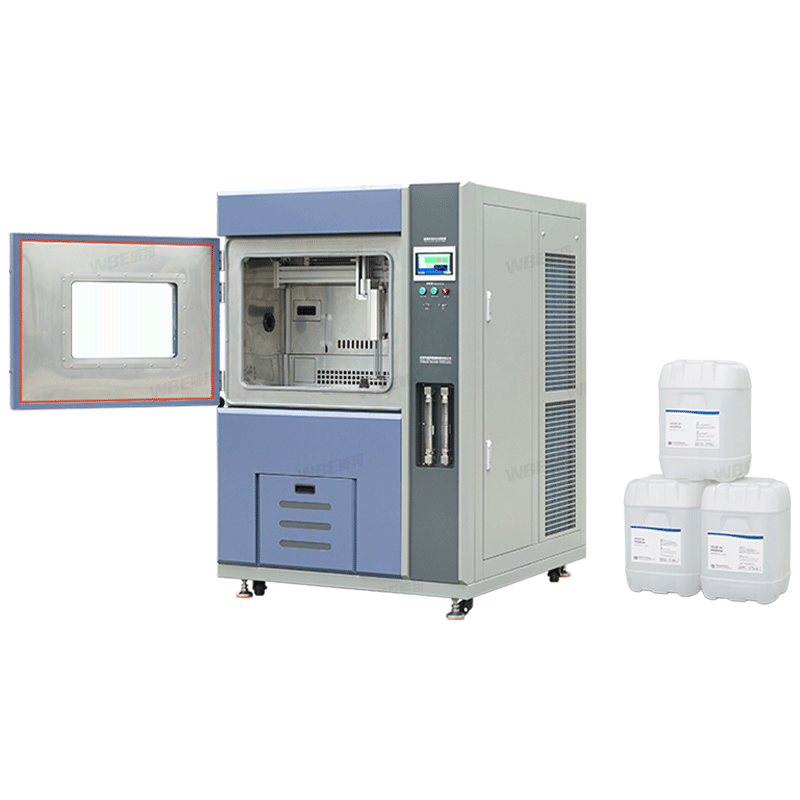

威邦液槽式冷热冲击试验箱：英文名（Tank Temperature Shock Test Chamber），又称浸液式温度冲击试验箱、双缸油浴机。液体介质可选 氟油（全氟聚醚油），硅油，冷冻油，导热油，纯净水等，采用搅拌对流液体介质代替循环流动空气介质进行热传递，使得样品在不同温度的液体槽中快速切换，对材料或产品进行极端高低温快速交替的可靠性试验和热应力筛选。
| 产品名称
Product |
型号
Model |
吊篮容积
Volume |
温度冲击范围
Temp.shock Range |
吊篮尺寸（宽W*深D*高H）
Basket size |
外形尺寸（宽W*深D*高H）
Chamber size |
| WBE-LR2YC系列
液槽（浸液）式冷热冲击箱 |
WBE-LR2YC-22A/B/C | 2.1（L） | A：-40~+150℃
B：-55~+150℃ C：-65~+150℃ |
120*120*150（mm） | 1350*1400*1910（mm） |
| WBE-LR2YC-52A/B/C | 4.5（L） | 150*200*150（mm） | 1400*1450*1910（mm） | ||
| WBE-LR2YC-10A/B/C | 10（L） | 175*300*175（mm） | 1450*1550*1910（mm） | ||
| WBE-LR2YC-15A/B/C | 15（L） | 215*350*195（mm） | 1550*1600*1950（mm） | ||
| WBE-LR2YC-30A/B/C | 30（L） | 300*450*220（mm） | 1750*1700*1980（mm） | ||
| 可非标定制其它规格型号 | |||||
| 高温液槽 | 预热温度范围 | +60℃~+150℃，或：+180℃（或定制）（需选油） |
| 预热时间 | RT~+150℃≤80min | |
| 低温液槽 | 预冷温度范围 | RT℃~-65℃ |
| 预冷时间 | ≥1℃/min | |
| 试料盒（吊篮） | 温度冲击范围 | A：-40~+150℃，B：-55~+150℃，C：-65~+150℃；或：+180℃（需选油） |
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2.0℃ | |
| 转换时间 | 10s | |
| 温度恢复时间 | ≤ 3min | |
| 系统结构 | 气缸自动机械悬架上下-左右移动至高、低温液槽 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，威邦标准蓝灰 | |
| 冷却方式 | 风冷或水冷 | |
| 液体介质 | 可选： 氟油（全氟聚醚油），硅油，冷冻油，导热油 | |
| 电源 | AC380V±10% 50HZ 3∮4W+E | |
| 型号说明 |  |
|
| 试验标准 | 驻留温度（℃） | 驻留温度时间（min） | 覆归时间（min） | 周期或次数 | 试验起始点 | 备注 | ||
| 高温 | 低温 | 高温 | 低温 | |||||
| MIL-STD-883E
( Method No.1010.7) |
+10
+85 0 +15 +125 0 +15 +150 0 |
0
-55 -10 0 -65 -10 |
≥10min
≥15min |
含驻留时间/转换时间≤15min | 最少10次 | 低温或高温 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
|
| JIS C0025
IEC60068-2-14 GB/T2423.22 |
±2
+70 ±2 +80 ±2 +100 ±2 +125 |
±3
-5 ±3 -25 ±3 -40 ±3 -65 |
3hr
2hr 1hr 30min 如无定义则以3hr执行 |
为驻留时间之1/10 | 5 cycle除非有其他规格 | 低温 | AutoTransfer time
不超过30 sec 小试件 Transfer time 不超过10 sec |
|
| IPC2.6.7 | +5
+85 -0 +5 +105 -0 +5 +125 -0 |
0
-40 -5 0 -55 -5 0 -65 -5 |
15min | 2min以内 | 100cycle | 高温(实验结束
点在高温) |
Transfer time
不超过2min |
|
| Bellcore
GR-1221-CORE |
±2
+70 ±2 +85 |
±2
-40 ±2 -40 |
≥15min | 500 cycle
or 1000 cycle |
||||
| JESD22 A104-A | +10
+125 -0 +10 +85 -0 +10 +150 -0 |
+0
-40 -10 +0 -55 -10 +0 -65 -10 |
≥10min
≤15min |
含驻留时间/转换时间≤15min | 抽10次可接受1000次合格 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
||
