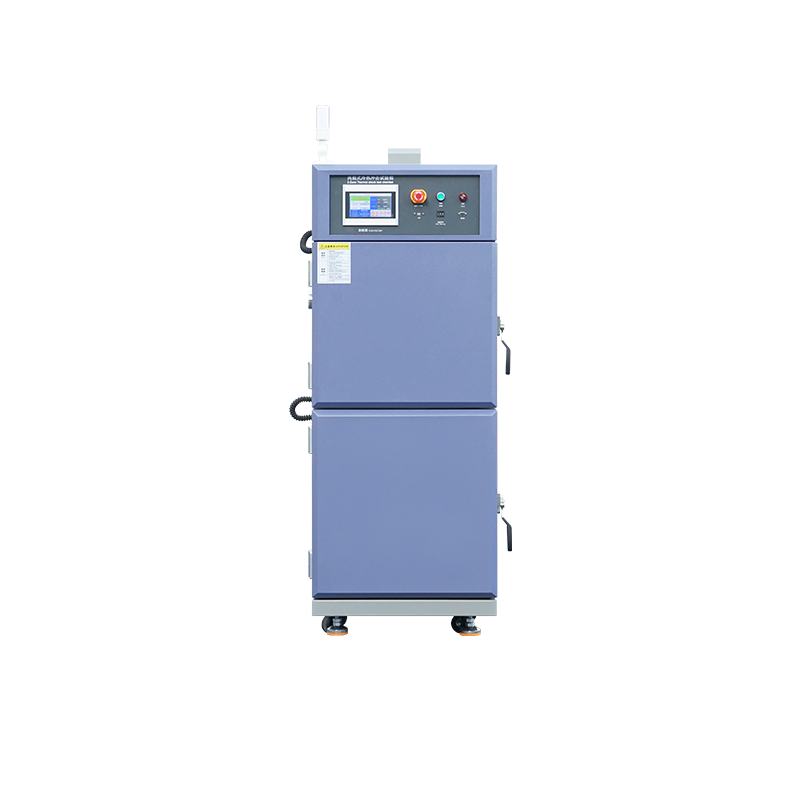

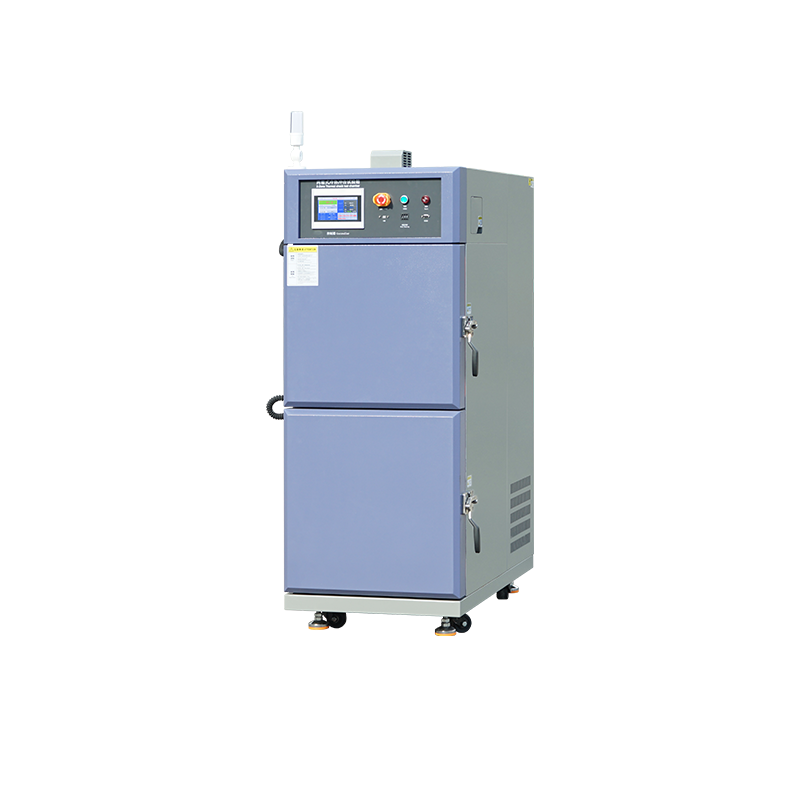

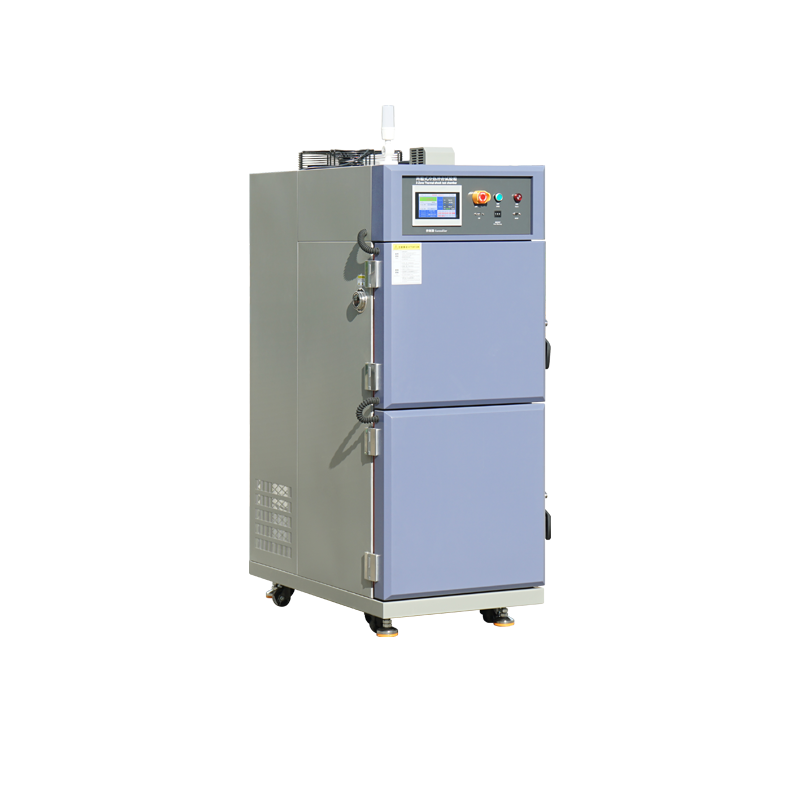

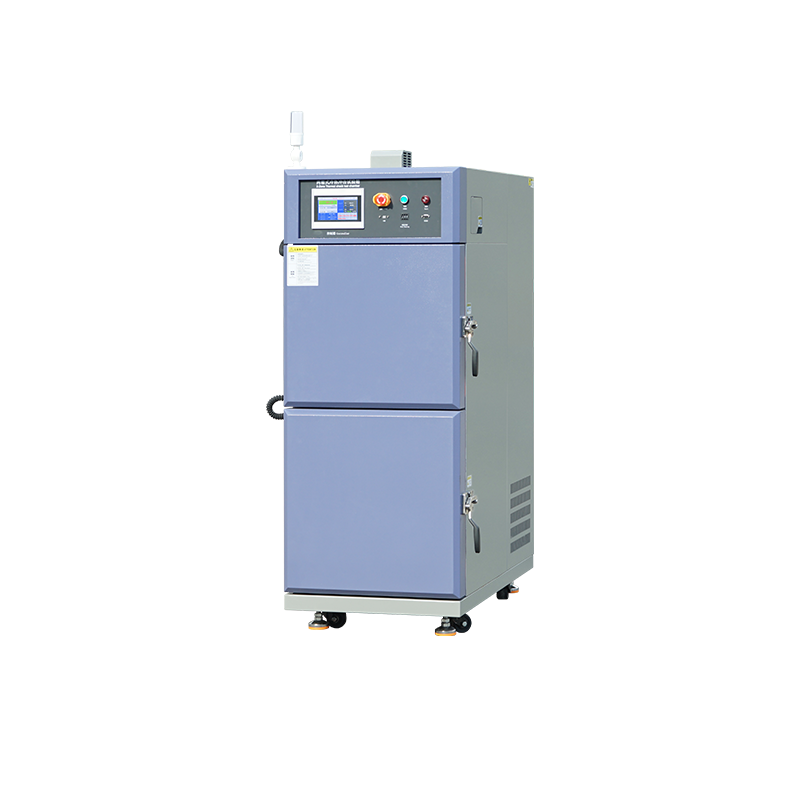

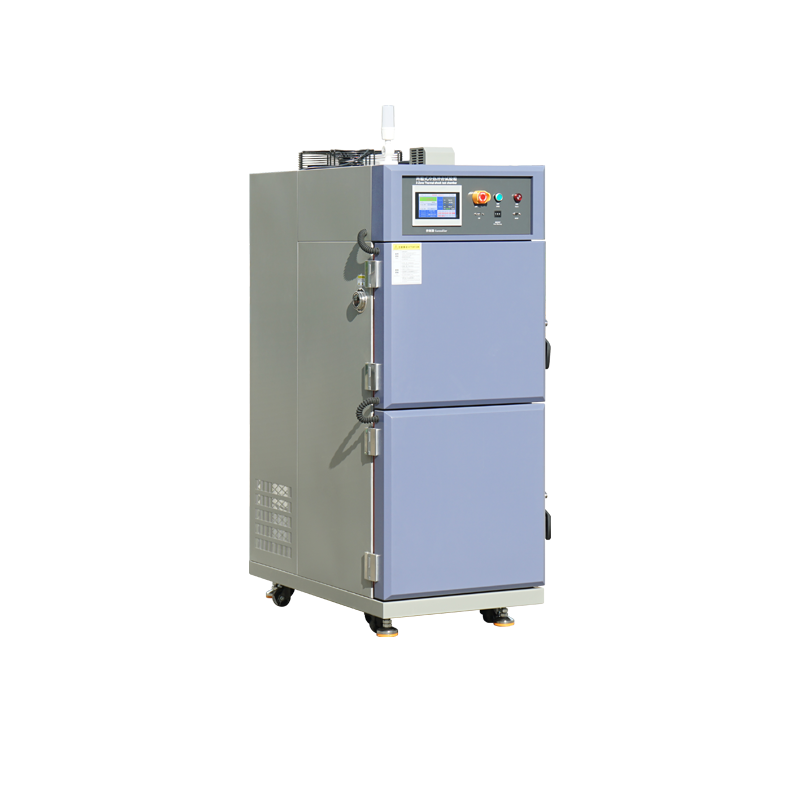

WBE小型提篮式冷热冲击箱：又称小型温度循环冲击箱。提篮容积17L，设备紧凑，占地空间小。采用冷热两箱结构，2温区冲击法提供高温和低温两个试验空间，试件通过提篮在两个空间内转移，实现温度急剧变化的热冲击试验，适用于电工电子及其他产品整机、组件、零部件及材料的环境模拟、可靠性测试及应力筛选试验。
威邦小型冷热冲击试验箱：又称小型温度循环冲击箱。提篮容积17L，设备紧凑，占地空间小。采用冷热两箱结构，2温区冲击法提供高温和低温两个试验空间，试件通过提篮在两个空间内转移，实现温度急剧变化的热冲击试验，适用于电工电子及其他产品整机、组件、零部件及材料的环境模拟、可靠性测试及应力筛选试验。
| 产品名称
Product |
型号
Model |
吊篮容积
Volume |
温度冲击范围
Temp.shock Range |
吊篮尺寸（宽W*深D*高H）
Basket size |
外形尺寸（宽W*深D*高H）
Chamber size |
| WBE-LR2系列
两箱（提篮）式冷热冲击箱 |
WBE-LR2-17LA/B/C | 17（L） | A：-40~+150℃
B：-55~+150℃ C：-65~+150℃ |
340*250*200（mm） | 680*1250*1850（mm） |
| WBE-LR2-49LA/B/C | 49（L） | 400*350*350（mm） | 1280*1820*1913（mm）
A/B风冷窄款1000*2000*1960（mm） |
||
| WBE-LR2-100LA/B/C | 100（L） | 500*500*400（mm） | 1280*1900*2015（mm）
A/B风冷窄款1050*2180*2060（mm） |
||
| WBE-LR2-150LA/B/C | 150（L） | 600*500*500（mm） | 1480*1820*2260（mm）
A风冷窄款1100*2170*2260（mm） |
||
| WBE-LR2-250LA/B/C | 250（L） | 700*600*600（mm） | 1480*1920*2425（mm） | ||
| WBE-LR2-450LA/B/C | 450（L） | 800*800*700（mm） | 1850*2475*2550（mm） | ||
| WBE-LR2-1000LA/B/C | 1000（L） | 1000*1000*1000（mm） | 1780*2710*2876（mm） | ||
| 可非标定制其它规格型号 | |||||
| 高温室 | 预热温度范围 | +60°C~+200°C |
| 预热时间 | RT~+200°C≤30min | |
| 低温室 | 预冷温度范围 | 预冷时间 |
| 预冷时间 | RT~-75°C≤55min | |
| 试验区（提篮） | 温度冲击范围 | A:-40~+180°C, B:-55~+180°C, C:-65~+180°C |
| 温度波动度 | ≤+0.5°C | |
| 温度均匀度 | ≤2.0°C | |
| 温度偏差 | ≤+2.0°C | |
| 吊（提）篮转换时间 | 5s | |
| 温度恢复时间 | ≤ 5min | |
| 系统结构 | 气动切换，吊篮移动式，预热区、预冷区二箱结构 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，威邦标准蓝灰 | |
| 冷却方式 | 风冷或水冷 | |
| 连续测试不除霜次数 | 1000次（中途不除霜选配） | |
| 电源 | AC380V±10% 50HZ 3∮4W+E | |
| 型号说明 |  |
|
| 试验标准 | 驻留温度（℃） | 驻留温度时间（min） | 覆归时间（min） | 周期或次数 | 试验起始点 | 备注 | ||
| 高温 | 低温 | 高温 | 低温 | |||||
| MIL-STD-883E
( Method No.1010.7) |
+10
+85 0 +15 +125 0 +15 +150 0 |
0
-55 -10 0 -65 -10 |
≥10min
≥15min |
含驻留时间/转换时间≤15min | 最少10次 | 低温或高温 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
|
| JIS C0025
IEC60068-2-14 GB/T2423.22 |
±2
+70 ±2 +80 ±2 +100 ±2 +125 |
±3
-5 ±3 -25 ±3 -40 ±3 -65 |
3hr
2hr 1hr 30min 如无定义则以3hr执行 |
为驻留时间之1/10 | 5 cycle除非有其他规格 | 低温 | AutoTransfer time
不超过30 sec 小试件 Transfer time 不超过10 sec |
|
| IPC2.6.7 | +5
+85 -0 +5 +105 -0 +5 +125 -0 |
0
-40 -5 0 -55 -5 0 -65 -5 |
15min | 2min以内 | 100cycle | 高温(实验结束
点在高温) |
Transfer time
不超过2min |
|
| Bellcore
GR-1221-CORE |
±2
+70 ±2 +85 |
±2
-40 ±2 -40 |
≥15min | 500 cycle
or 1000 cycle |
||||
| JESD22 A104-A | +10
+125 -0 +10 +85 -0 +10 +150 -0 |
+0
-40 -10 +0 -55 -10 +0 -65 -10 |
≥10min
≤15min |
含驻留时间/转换时间≤15min | 抽10次可接受1000次合格 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
||
