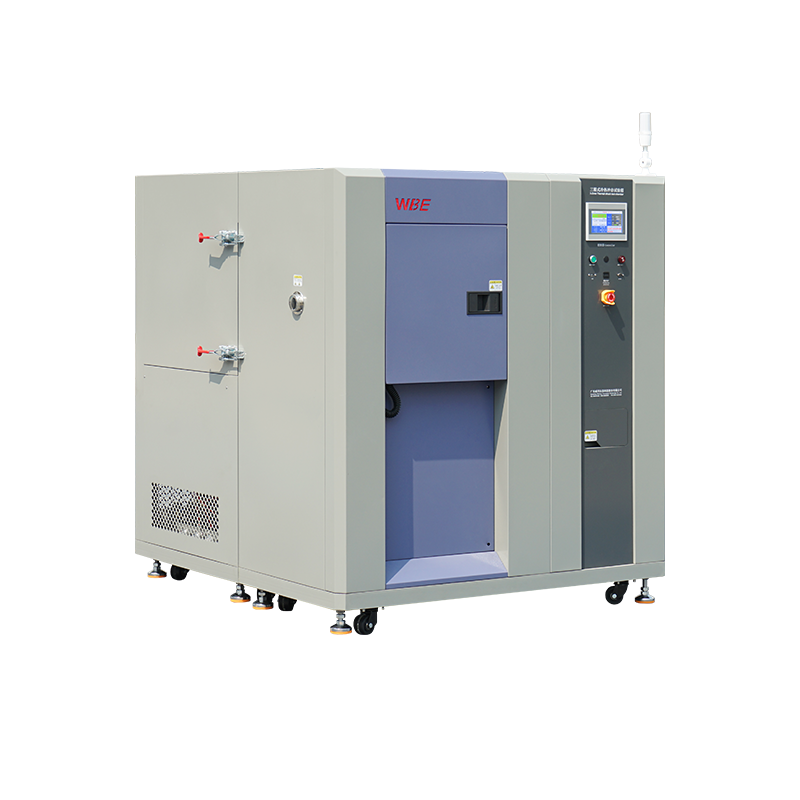

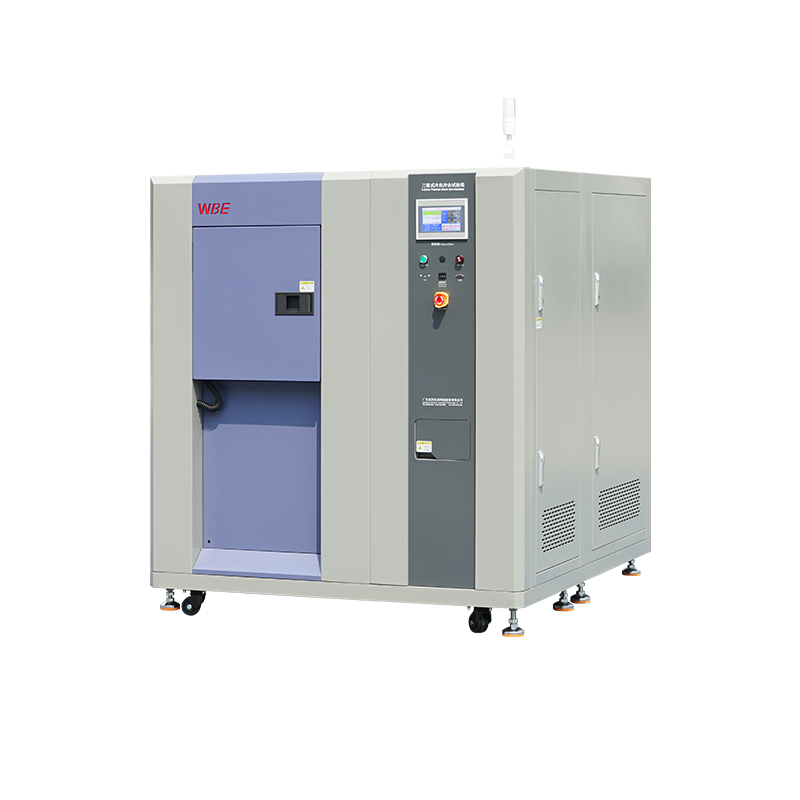

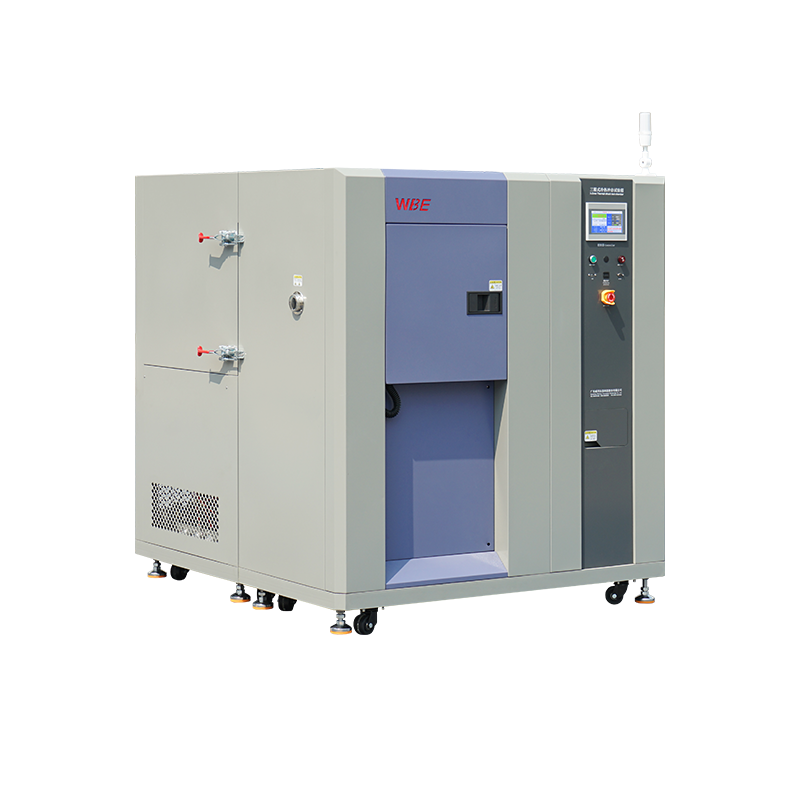

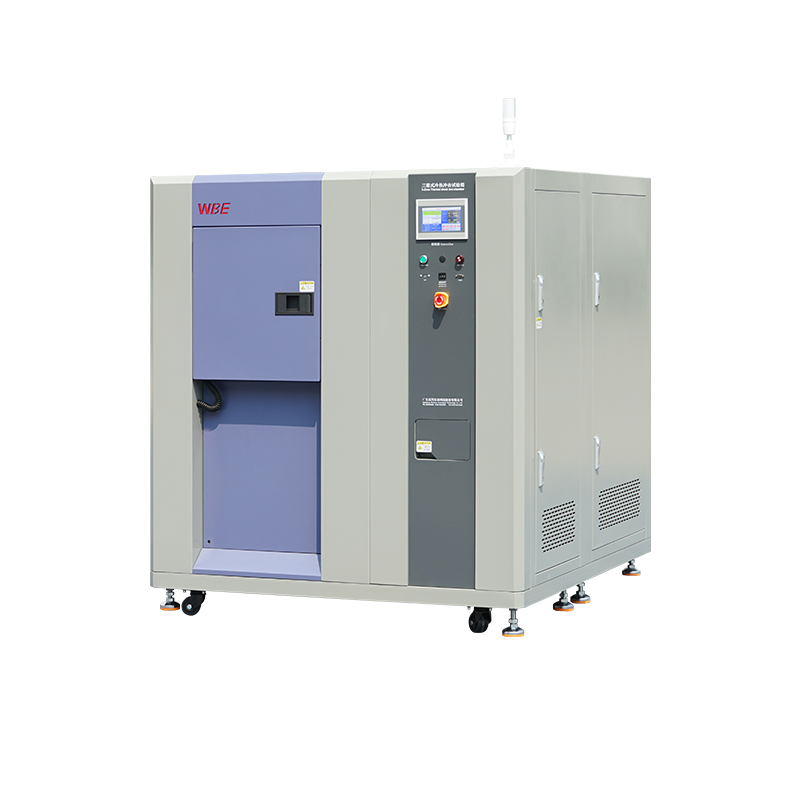

WBE高低温冷热冲击试验箱，又称风门切换静止式温度循环冲击箱。型号WBE-LR3-150L，150L工作容积大小，该冲击箱采用3箱冲击法，蓄温式温度冲击方式，温度转换通过风门打开/关闭切换，试样静止不动，无机械冲击，方便通电、外加线缆等测试。
威邦高低温冷热冲击试验箱，英文名（High-Low Temperature Shock Chamber），又称风门切换静止式温度循环冲击箱。设备由高温室，低温室，试验区三部分组成，采独特之断热结构及蓄热、蓄冷效果。应用冷热风路切换方式导入试品中，做冷热冲击测试，待测品为不移动之方式，模拟产品经过温度的急剧变化造成的物理变化。温度冲击方式：高温→常温→低温；低温→常温→高温；低温→高温，以及室温暴露试验。
| 产品名称
Product |
型号
Model |
工作室容积
Volume |
温度冲击范围
Temp.shock Range |
内箱尺寸（宽W*深D*高H）
Inner size |
外形尺寸（宽W*深D*高H）
Chamber size |
| WBE-LR3系列
三箱（静止）式冷热冲击箱 |
WBE-LR3-49LA/B/C | 49（L） | A：-40~+150℃
B：-55~+150℃ C：-65~+150℃ |
400*350*350（mm） | 1470*1670*1740（mm） |
| WBE-LR3-100LA/B/C | 100（L） | 500*400*500（mm） | 1620*1690*1840（mm） | ||
| WBE-LR3-150LA/B/C | 150（L） | 600*500*500（mm） | 1720*1840*1840（mm） | ||
| WBE-LR3-250LA/B/C | 250（L） | 700*600*600（mm） | 1720*2100*1920（mm） | ||
| WBE-LR3-450LA/B/C | 450（L） | 800*800*700（mm） | 1820*2300*2150（mm） | ||
| WBE-LR3-1000LA/B/C | 1000（L） | 1000*1000*1000（mm） | 2120*2500*2370（mm） | ||
| 可非标定制其它规格型号 | |||||
| 高温室 | 预热温度范围 | +60℃~+200℃ |
| 预热时间 | RT~+200℃≤30min | |
| 低温室 | 预冷温度范围 | RT~ -75℃ |
| 预冷时间 | ≥2℃/min | |
| 试验区 | 温度冲击范围 | A：-40~+150℃，B：-55~+150℃，C：-65~+150℃（可定制） |
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2.0℃ | |
| 风门切换时间 | 5s | |
| 温度恢复时间 | ≤ 5min | |
| 系统结构 | 气动风门切换，静止不动式，试验区，预热区、预冷区三箱结构 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，威邦标准蓝灰 | |
| 冷却方式 | 风冷或水冷 | |
| 连续测试不除霜次数 | 1000次（中途不除霜选配） | |
| 电源 | AC380V±10% 50HZ 3∮4W+E | |
| 型号说明 |  |
|

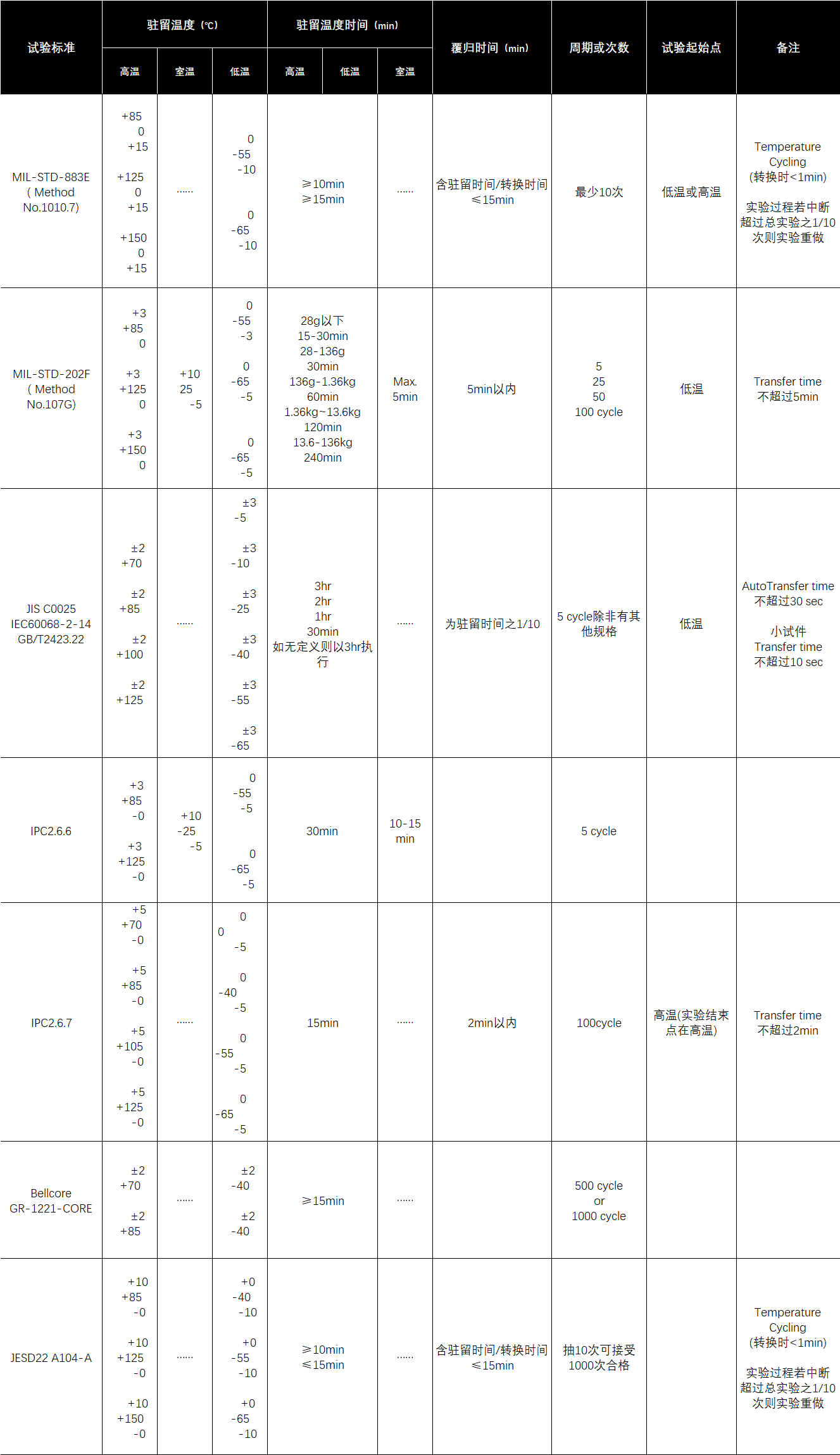

| 试验标准 | 驻留温度（℃） | 驻留温度时间（min） | 覆归时间（min） | 周期或次数 | 试验起始点 | 备注 | ||||
| 高温 | 室温 | 低温 | 高温 | 低温 | 室温 | |||||
| MIL-STD-883E
( Method No.1010.7) |
+85
0 +15 +125 0 +15 +150 0 +15 |
…… | 0
-55 -10 0 -65 -10 |
≥10min
≥15min |
…… | 含驻留时间/转换时间≤15min | 最少10次 | 低温或高温 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
|
| MIL-STD-202F
( Method No.107G) |
+3
+85 0 +3 +125 0 +3 +150 0 |
+10
25 -5 |
0
-55 -3 0 -65 -5 0 -65 -5 |
28g以下
15-30min 28-136g 30min 136g-1.36kg 60min 1.36kg~13.6kg 120min 13.6-136kg 240min |
Max.
5min |
5min以内 | 5
25 50 100 cycle |
低温 | Transfer time
不超过5min |
|
| JIS C0025
IEC60068-2-14 GB/T2423.22 |
±2
+70 ±2 +85 ±2 +100 ±2 +125 |
…… | ±3
-5 ±3 -10 ±3 -25 ±3 -40 ±3 -55 ±3 -65 |
3hr
2hr 1hr 30min 如无定义则以3hr执行 |
…… | 为驻留时间之1/10 | 5 cycle除非有其他规格 | 低温 | AutoTransfer time
不超过30 sec 小试件 Transfer time 不超过10 sec |
|
| IPC2.6.6 | +3
+85 -0 +3 +125 -0 |
+10
-25 -5 |
0
-55 -5 0 -65 -5 |
30min | 10-15
min |
5 cycle | ||||
| IPC2.6.7 | +5
+70 -0 +5 +85 -0 +5 +105 -0 +5 +125 -0 +5 +150 -0 |
…… | 0
0 -5 0 -40 -5 0 -55 -5 0 -65 -5 |
15min | …… | 2min以内 | 100cycle | 高温(实验结束
点在高温) |
Transfer time
不超过2min |
|
| Bellcore
GR-1221-CORE |
±2
+70 ±2 +85 |
…… | ±2
-40 ±2 -40 |
≥15min | …… | 500 cycle
or 1000 cycle |
||||
| JESD22 A104-A | +10
+85 -0 +10 +125 -0 +10 +150 -0 |
…… | +0
-40 -10 +0 -55 -10 +0 -65 -10 |
≥10min
≤15min |
…… | 含驻留时间/转换时间≤15min | 抽10次可接受1000次合格 | Temperature
Cycling (转换时<1min) 实验过程若中断 超过总实验之1/10 次则实验重做 |
||
