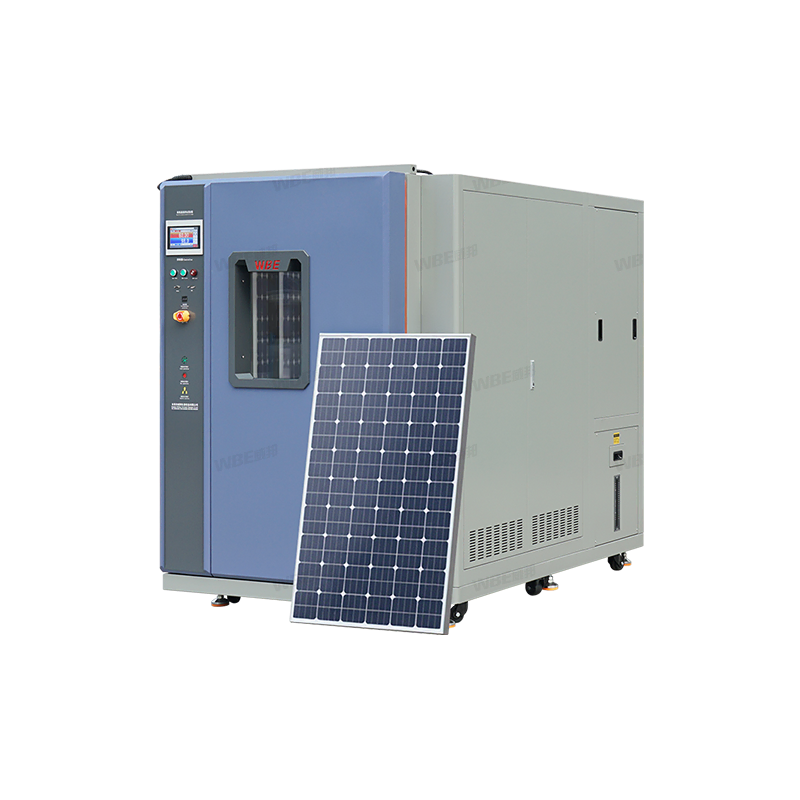

威邦光伏组件PV温度循环试验箱，也叫光伏热循环试验箱。依据IEC61215、IEC61646、GB19064试验规范，-40℃±2℃(10min)~ 85℃±2℃(10min)，确定组件于温度重复变化时,引起的疲劳和其它应力的热失效。
威邦光伏组件PV温度循环试验箱，也叫光伏热循环试验箱。本试验箱依据IEC 61215、UL1703、GB19064、IEC61646等试验规范，模拟户外极端环境条件-40℃±2℃(10min)~ 85℃±2℃(10min)评估组件因热胀冷缩引起的热失配、疲劳等应力承受能力，检测组件内部电性能连接（如焊点、电池片）的稳定性。光伏组件PV温度循环试验是评估光伏组件在温度变化环境下可靠性的重要测试。
应用场景
硅晶太阳能
薄膜太阳能
聚光太阳能
BIPV光伏
主要用途
评估组件在湿热与冷冻循环下的耐久性，验证组件的密封性能；
评估组件因热胀冷缩引起的热失配、疲劳等应力承受能力；
评估组件承受高温、高湿之后以及随后的零下温度影响的能力；
验证组件在高温高湿与低温交替环境下的性能稳定性。
| 产品名称
Product |
型号
Model |
工作室容积
Volume |
温度范围
Temp.Range |
湿度范围
Humi.Range |
内箱尺寸（宽W*深D*高H）
Inner Size |
电源
Power |
| WBE-BRS系列
光伏组件PV温度循环试验箱 |
WBE-BRSG2.2m³ | 2.2（m³） | -60~+150℃
光伏组件温度 -40~+100℃ |
/ | 110*215*95（cm） | AC380V±10% 50HZ 3∮4W+E |
| WBE-BRSG3m³ | 3（m³） | 110*175*160（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRSG5m³ | 5（m³） | 120*170*225（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRSG10.7m³ | 10.7（m³） | 270*220*180（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRSG12m³ | 12（m³） | 300*200*200（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRSG15m³ | 15（m³） | 200*310*240（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| 可非标定制其它规格参数 | ||||||
| 性能参数 | 温度范围 | -50~+150℃ |
| IEC61215测试条件（-40~+85℃） | ||
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2℃ | |
| 升温速率 | ≥2℃/min， 全程平均 | |
| 降温速率 | ≥1℃/min ，全程平均 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，WBE威邦标准蓝灰，或定制色 | |
| 光伏组件摆放方式 | 小型：立式（直式）；大型：卧式 | |
| 测试数量 | 3~20片（含3片参考组件） | |
| 冷却方式 | 水冷 | |
| 型号说明 |  |
|
| 性能参数 | 温度范围 | -50~+150℃ |
| IEC61215测试条件（-40~+85℃） | ||
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2℃ | |
| 升温速率 | ≥2℃/min， 全程平均 | |
| 降温速率 | ≥1℃/min ，全程平均 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，WBE威邦标准蓝灰，或定制色 | |
| 光伏组件摆放方式 | 小型：立式（直式）；大型：卧式 | |
| 测试数量 | 3~20片（含3片参考组件） | |
| 冷却方式 | 水冷 | |
| 型号说明 | |
|
| 性能参数 | 温度范围 | -50~+150℃ |
| IEC61215测试条件（-40~+85℃） | ||
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2℃ | |
| 升温速率 | ≥2℃/min， 全程平均 | |
| 降温速率 | ≥1℃/min ，全程平均 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，WBE威邦标准蓝灰，或定制色 | |
| 光伏组件摆放方式 | 小型：立式（直式）；大型：卧式 | |
| 测试数量 | 3~20片（含3片参考组件） | |
| 冷却方式 | 水冷 | |
| 型号说明 | |
|

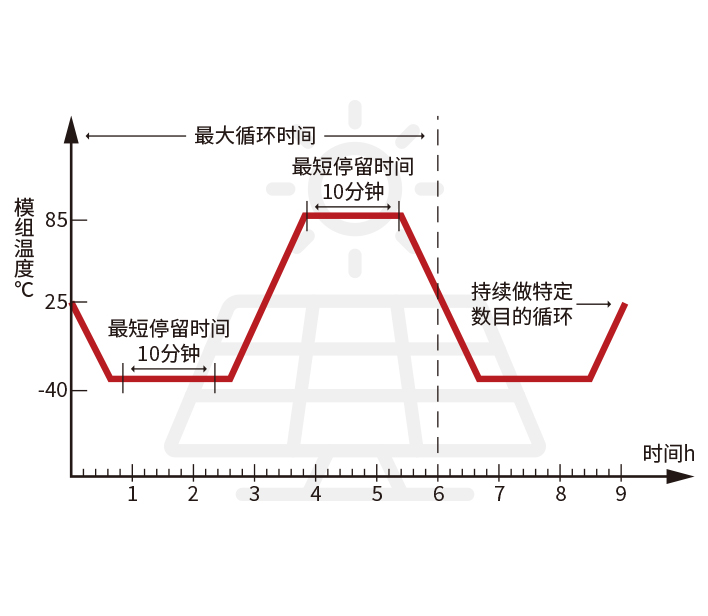

| 温度循环试验：确定组件于温度重复变化时,引起的疲劳和其它应力的热失效 | ||||||
| 试验项目 | 试验标准 | 试验条件 | ||||
| 低温 | 高温 | 温变速率 | 驻留时间 | 循环数 | ||
| 温度循环试验 | IEC61215 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
| GB9535 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| IEC61646 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| GB18911 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| UL1703 | -40±2℃ | 90±2℃ | 最大120℃/h | 30~105min | 200 | |
| IEC62108 | -40±2℃ | 65℃、85℃、110℃ | 10cycle/day | 10min | 500、1000、2000 | |
| IEC62108 | -40℃ | 65℃、85℃、110℃ | 18cycle/day | 10min | 500、1000、2000 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 0.9～7.5℃/min | 最少10min | 250、500 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 最大100℃/h | 最少10min | 100、200 | |
| IEEE1513 | -40℃ | 60℃、90℃ | 最大100℃/h | 最少10min | 50、200 | |

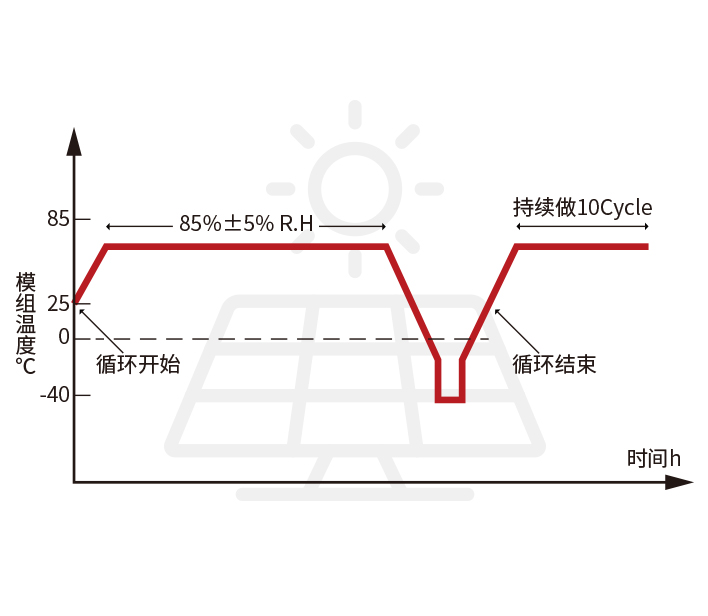

| 湿冷冻试验：确定组件承受高温、高湿之后以及随后的零下温度影响的能力 | ||||||
| 试验项目 | 试验标准 | 高温高湿 | 低温 | 温变速率 | 循环数 | |
| 湿冷冻试验 | IEC61215 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | |
| GB9535 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| IEC61646 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| GB18911 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| UL1703 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(120℃/h)
低温升降温(200℃/h) |
10 | ||
| IEEE1513 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20 | ||
| IEC62108 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20、40 | ||
| 湿热（高温高湿双85）试验：确定模组抵抗湿气长期渗透能力 | ||||||
| 试验项目 | 试验标准 | 高温 | 高湿 | 驻留时间 | ||
| 湿热试验 | IEC61646-10.13 | 85±2 ℃ | 85%±5%R.h | 1000h | ||
| GB18911-10.13 | ||||||
| CNS15115-10.13 | ||||||
| 温度循环试验：确定组件于温度重复变化时,引起的疲劳和其它应力的热失效 | ||||||
| 试验项目 | 试验标准 | 试验条件 | ||||
| 低温 | 高温 | 温变速率 | 驻留时间 | 循环数 | ||
| 温度循环试验 | IEC61215 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
| GB9535 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| IEC61646 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| GB18911 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| UL1703 | -40±2℃ | 90±2℃ | 最大120℃/h | 30~105min | 200 | |
| IEC62108 | -40±2℃ | 65℃、85℃、110℃ | 10cycle/day | 10min | 500、1000、2000 | |
| IEC62108 | -40℃ | 65℃、85℃、110℃ | 18cycle/day | 10min | 500、1000、2000 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 0.9～7.5℃/min | 最少10min | 250、500 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 最大100℃/h | 最少10min | 100、200 | |
| IEEE1513 | -40℃ | 60℃、90℃ | 最大100℃/h | 最少10min | 50、200 | |
| 湿冷冻试验：确定组件承受高温、高湿之后以及随后的零下温度影响的能力 | ||||||
| 试验项目 | 试验标准 | 高温高湿 | 低温 | 温变速率 | 循环数 | |
| 湿冷冻试验 | IEC61215 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | |
| GB9535 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| IEC61646 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| GB18911 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| UL1703 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(120℃/h)
低温升降温(200℃/h) |
10 | ||
| IEEE1513 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20 | ||
| IEC62108 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20、40 | ||
| 湿热（高温高湿双85）试验：确定模组抵抗湿气长期渗透能力 | ||||||
| 试验项目 | 试验标准 | 高温 | 高湿 | 驻留时间 | ||
| 湿热试验 | IEC61646-10.13 | 85±2 ℃ | 85%±5%R.h | 1000h | ||
| GB18911-10.13 | ||||||
| CNS15115-10.13 | ||||||
