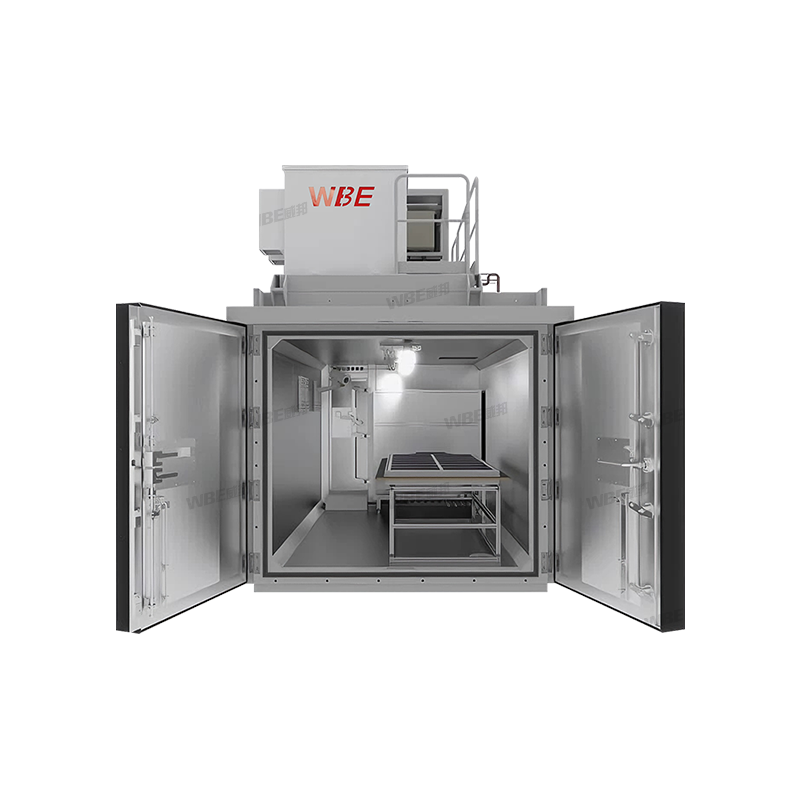

威邦光伏组件高温高湿试验箱，又称光伏环境试验箱。本试验箱执行IEC61646、GB/T18911试验规范，验证组件在高温高湿（85±2 ℃/ 85%±5%R.h,1000h）与低温交替环境下的性能稳定性。
威邦光伏组件高温高湿试验箱，英文名（Photovoltaic Module Test Chamber），又称光伏环境试验箱、光伏湿热试验箱等。本试验箱执行IEC61646、GB/T18911试验规范（85±2 ℃/ 85%±5%R.h,1000h），验证组件在高温高湿与低温交替环境下的性能稳定性。是光伏行业进行环境适应性测试的核心设备之一。
应用场景
硅晶太阳能
薄膜太阳能
聚光太阳能
BIPV光伏
主要用途
评估组件在湿热与冷冻循环下的耐久性，验证组件的密封性能；
评估组件因热胀冷缩引起的热失配、疲劳等应力承受能力；
评估组件承受高温、高湿之后以及随后的零下温度影响的能力；
验证组件在高温高湿与低温交替环境下的性能稳定性。
| 产品名称
Product |
型号
Model |
工作室容积
Volume |
温度范围
Temp.Range |
湿度范围
Humi.Range |
内箱尺寸（宽W*深D*高H）
Inner Size |
电源
Power |
| WBE-BRS系列
光伏组件高温高湿试验箱 |
WBE-BRS2.2m³A/B/C/D/E | 2.2（m³） | -60~+150℃
光伏组件温度 -40~+100℃ |
20%~98%R.h | 110*215*95（cm） | AC380V±10% 50HZ 3∮4W+E |
| WBE-BRS3m³A/B/C/D/E | 3（m³） | 110*175*160（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRS5m³A/B/C/D/E | 5（m³） | 120*170*225（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRS10.7m³A/B/C/D/E | 10.7（m³） | 270*220*180（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRS12m³A/B/C/D/E | 12（m³） | 300*200*200（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| WBE-BRS15m³A/B/C/D/E | 15（m³） | 200*310*240（cm） | AC380V±10% 50HZ 3∮4W+E | |||
| 可非标定制其它规格参数 | ||||||
| 性能参数 | 温度范围 | A：-40~+150℃，B：-20~+150℃，C：-50~+150℃，D：-70~+150℃，E：-60~+150℃ |
| A1：-40~+100℃，B1：-20~+100℃，C1：-50~+100℃，D1：-70~+100℃，E1：-60~+100℃ | ||
| 光伏常用温度：-40~+100℃ | ||
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2℃ | |
| 湿度范围 | 20%~98%R.h | |
| 湿度波动度 | ≤±2.0%R.h | |
| 湿度均匀度 | <3.0%R.h | |
| 湿度偏差 | ±3.0%R.h（>75%R.h），±5.0%R.h（≤75%R.h） | |
| 升温速率 | ≥2℃/min， 全程平均 | |
| 降温速率 | ≥1℃/min ，全程平均 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，定制色 | |
| 光伏组件摆放方式 | 小型：立式（直式）；大型：卧式 | |
| 测试数量 | 3~20片（含3片参考组件） | |
| 冷却方式 | 标准为“风冷”，如有要求可选“水冷” | |
| 型号说明 |  |
|
| 性能参数 | 温度范围 | A：-40~+150℃，B：-20~+150℃，C：-50~+150℃，D：-70~+150℃，E：-60~+150℃ |
| A1：-40~+100℃，B1：-20~+100℃，C1：-50~+100℃，D1：-70~+100℃，E1：-60~+100℃ | ||
| 光伏常用温度：-40~+100℃ | ||
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2℃ | |
| 湿度范围 | 20%~98%R.h | |
| 湿度波动度 | ≤±2.0%R.h | |
| 湿度均匀度 | <3.0%R.h | |
| 湿度偏差 | ±3.0%R.h（>75%R.h），±5.0%R.h（≤75%R.h） | |
| 升温速率 | ≥2℃/min， 全程平均 | |
| 降温速率 | ≥1℃/min ，全程平均 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，定制色 | |
| 光伏组件摆放方式 | 小型：立式（直式）；大型：卧式 | |
| 测试数量 | 3~20片（含3片参考组件） | |
| 冷却方式 | 标准为“风冷”，如有要求可选“水冷” | |
| 型号说明 | |
|
| 性能参数 | 温度范围 | A：-40~+150℃，B：-20~+150℃，C：-50~+150℃，D：-70~+150℃，E：-60~+150℃ |
| A1：-40~+100℃，B1：-20~+100℃，C1：-50~+100℃，D1：-70~+100℃，E1：-60~+100℃ | ||
| 光伏常用温度：-40~+100℃ | ||
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2.0℃ | |
| 温度偏差 | ≤±2℃ | |
| 湿度范围 | 20%~98%R.h | |
| 湿度波动度 | ≤±2.0%R.h | |
| 湿度均匀度 | <3.0%R.h | |
| 湿度偏差 | ±3.0%R.h（>75%R.h），±5.0%R.h（≤75%R.h） | |
| 升温速率 | ≥2℃/min， 全程平均 | |
| 降温速率 | ≥1℃/min ，全程平均 | |
| 箱体材质 | 内箱 | SUS #304不锈钢 |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，定制色 | |
| 光伏组件摆放方式 | 小型：立式（直式）；大型：卧式 | |
| 测试数量 | 3~20片（含3片参考组件） | |
| 冷却方式 | 标准为“风冷”，如有要求可选“水冷” | |
| 型号说明 | |
|

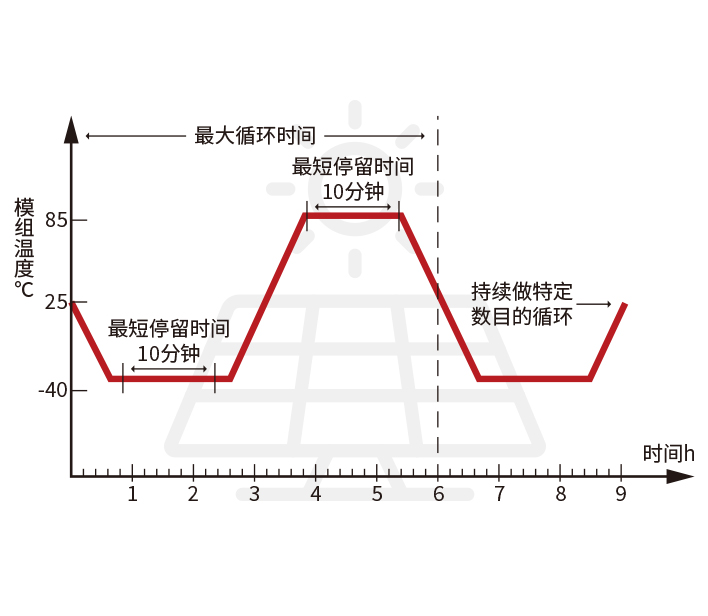

| 温度循环试验：确定组件于温度重复变化时,引起的疲劳和其它应力的热失效 | ||||||
| 试验项目 | 试验标准 | 试验条件 | ||||
| 低温 | 高温 | 温变速率 | 驻留时间 | 循环数 | ||
| 温度循环试验 | IEC61215 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
| GB9535 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| IEC61646 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| GB18911 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| UL1703 | -40±2℃ | 90±2℃ | 最大120℃/h | 30~105min | 200 | |
| IEC62108 | -40±2℃ | 65℃、85℃、110℃ | 10cycle/day | 10min | 500、1000、2000 | |
| IEC62108 | -40℃ | 65℃、85℃、110℃ | 18cycle/day | 10min | 500、1000、2000 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 0.9～7.5℃/min | 最少10min | 250、500 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 最大100℃/h | 最少10min | 100、200 | |
| IEEE1513 | -40℃ | 60℃、90℃ | 最大100℃/h | 最少10min | 50、200 | |

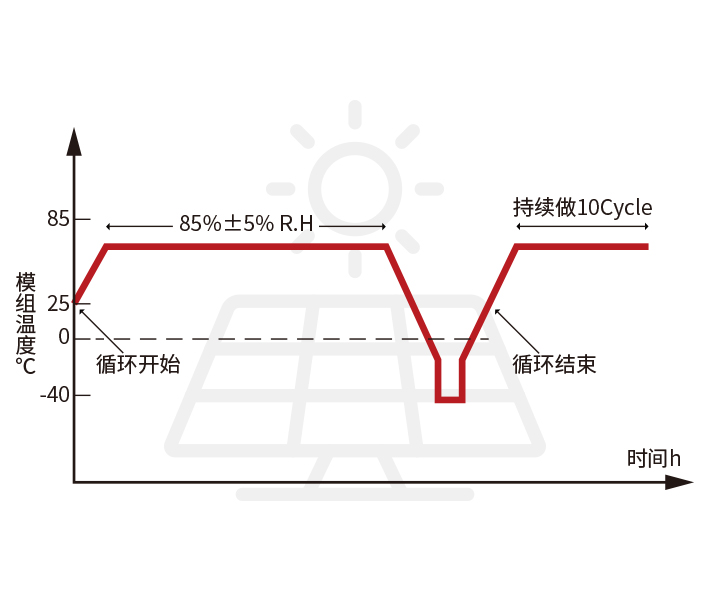

| 湿冷冻试验：确定组件承受高温、高湿之后以及随后的零下温度影响的能力 | ||||||
| 试验项目 | 试验标准 | 高温高湿 | 低温 | 温变速率 | 循环数 | |
| 湿冷冻试验 | IEC61215 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | |
| GB9535 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| IEC61646 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| GB18911 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| UL1703 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(120℃/h)
低温升降温(200℃/h) |
10 | ||
| IEEE1513 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20 | ||
| IEC62108 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20、40 | ||
| 湿热（高温高湿双85）试验：确定模组抵抗湿气长期渗透能力 | ||||||
| 试验项目 | 试验标准 | 高温 | 高湿 | 驻留时间 | ||
| 湿热试验 | IEC61646-10.13 | 85±2 ℃ | 85%±5%R.h | 1000h | ||
| GB18911-10.13 | ||||||
| CNS15115-10.13 | ||||||
| 温度循环试验：确定组件于温度重复变化时,引起的疲劳和其它应力的热失效 | ||||||
| 试验项目 | 试验标准 | 试验条件 | ||||
| 低温 | 高温 | 温变速率 | 驻留时间 | 循环数 | ||
| 温度循环试验 | IEC61215 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 |
| GB9535 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| IEC61646 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| GB18911 | -40±2℃ | 85±2℃ | 最大100℃/h | 最少10min | 50、200 | |
| UL1703 | -40±2℃ | 90±2℃ | 最大120℃/h | 30~105min | 200 | |
| IEC62108 | -40±2℃ | 65℃、85℃、110℃ | 10cycle/day | 10min | 500、1000、2000 | |
| IEC62108 | -40℃ | 65℃、85℃、110℃ | 18cycle/day | 10min | 500、1000、2000 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 0.9～7.5℃/min | 最少10min | 250、500 | |
| IEEE1513 | -40℃ | 90℃、110℃ | 最大100℃/h | 最少10min | 100、200 | |
| IEEE1513 | -40℃ | 60℃、90℃ | 最大100℃/h | 最少10min | 50、200 | |
| 湿冷冻试验：确定组件承受高温、高湿之后以及随后的零下温度影响的能力 | ||||||
| 试验项目 | 试验标准 | 高温高湿 | 低温 | 温变速率 | 循环数 | |
| 湿冷冻试验 | IEC61215 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | |
| GB9535 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| IEC61646 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| GB18911 | 85℃/85±5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
10 | ||
| UL1703 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(120℃/h)
低温升降温(200℃/h) |
10 | ||
| IEEE1513 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20 | ||
| IEC62108 | 85℃/85±2.5%(20h) | -40℃(0.5～4h) | 高温升降温(100℃/h)
低温升降温(200℃/h) |
20、40 | ||
| 湿热（高温高湿双85）试验：确定模组抵抗湿气长期渗透能力 | ||||||
| 试验项目 | 试验标准 | 高温 | 高湿 | 驻留时间 | ||
| 湿热试验 | IEC61646-10.13 | 85±2 ℃ | 85%±5%R.h | 1000h | ||
| GB18911-10.13 | ||||||
| CNS15115-10.13 | ||||||
