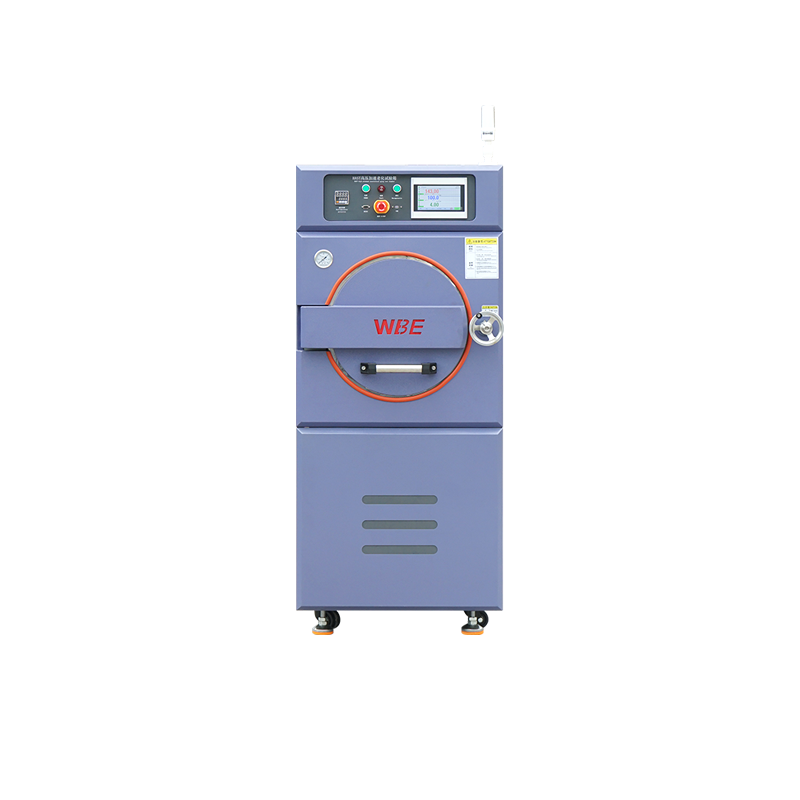

威邦UHAST高加速应力老化箱，又称无偏置高加速寿命试验箱等。本试验箱试验时，无偏置电压，UHAST用于评估封装可靠性，适用于温湿度导致的材料退化引起的产品性能方面的稳定性。是常规双85实验（85℃/85%R.h/1000h）替代方案。

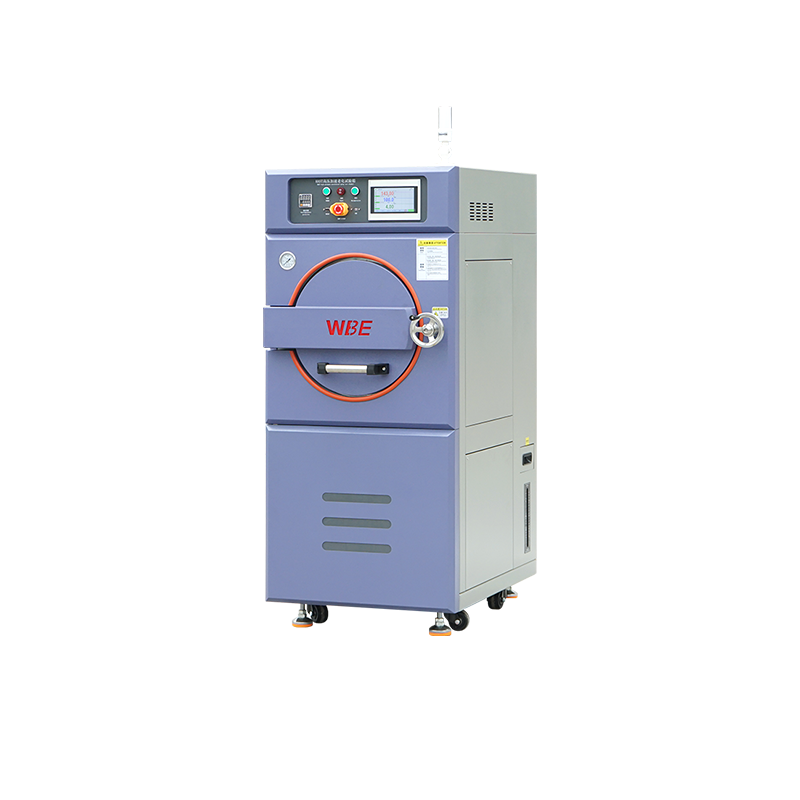

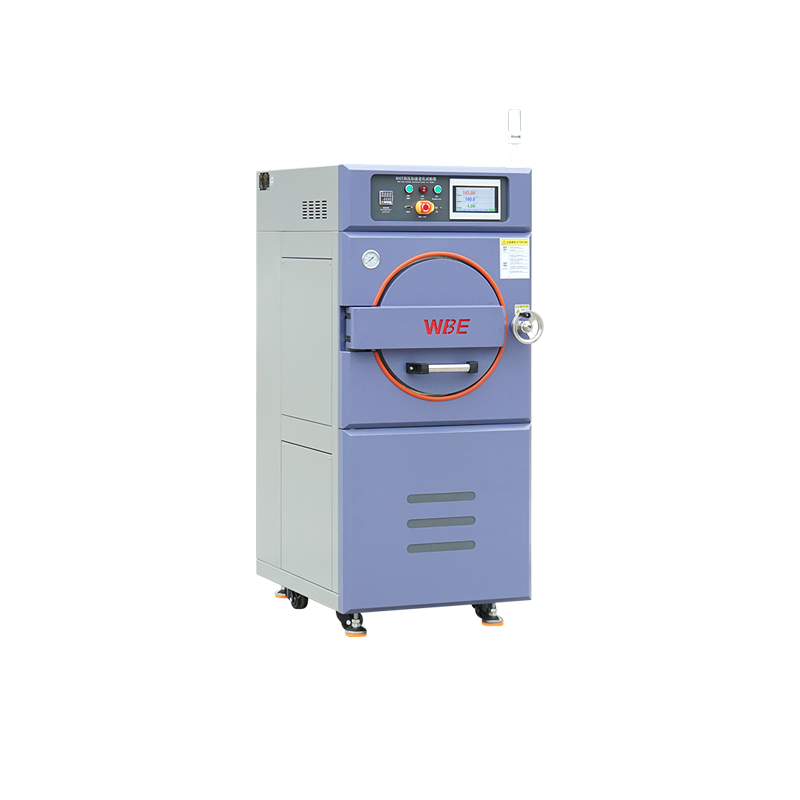

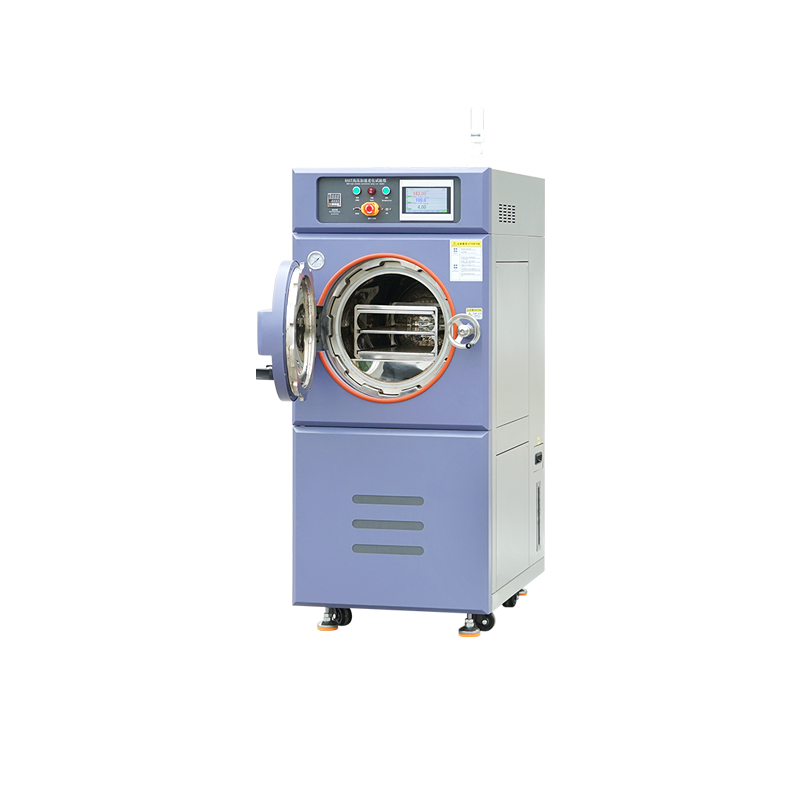

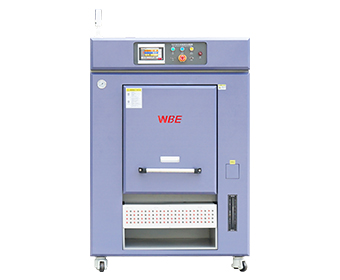

威邦UHAST高加速应力老化箱，英文名（Unbiased Highly Accelerated Stress Test Chamber）,又称无偏置高加速寿命试验箱、非饱和高湿老化箱等。本试验箱与BHAST相比，试验时无偏置电压，UHAST用于评估封装可靠性，参考标准为JESD22-A118。UHAST适用于温湿度导致的材料退化引起的产品性能方面的稳定性。也是双85实验（85℃/85%R.h/1000h）替代方案。
主要用途
高温高湿老化试验
稳态湿热试验
抗湿性试验
温湿度BHAST偏压试验
材料失重试验
高加速寿命老化试验
UHAST无偏压加速老化试验
应用场景
电子元器件
汽车电子
光电部件
高分子材料
航空器件
光伏组件
测试内容
半导体IC器件、线路板(PCB)、连接器等产品高温高湿高压加速老化测试；
控制单元（ECU）、传感器、车规芯片和其他电子元器件高温高湿老化试验；
LED、LCD、面板显示和塑封器件等产品抗湿性试验和密封性试验；
磁性材料、塑胶、导线架等产品稳态湿热试验和抗湿性试验；
医疗设备、航空航天电子设备、化工材料在潮湿环境下的抗湿气渗透能力；
| 产品名称
Product |
型号
Model |
工作室容积
Volume |
温湿度范围
Temp/Hum Range |
压力范围
Pressure Range |
内箱尺寸（直径φW*深D）
Inner Size |
外箱尺寸（宽W*深D*高H）
Chamber Size |
| WBE-HAST系列
高压加速老化试验箱 |
WBE-HAST-40 | 69（L） | A： +100~+143℃；
B： +100~+156℃； （65%~100%R.H不饱和HUM及饱和STD） |
A：0.2～3kg/cm²
(0.018～0.294 MPa) B：0.2～4kg/cm² (0.018～0.394 MPa) |
400*550（mm） | 700*950*1710（mm） |
| WBE-HAST-45 | 90（L） | 418*660（mm） | 770*950*1670（mm） | |||
| WBE-HAST-55 | 150（L） | 550*650（mm） | 980*1150*1780（mm） | |||
| WBE-HAST-65 | 325（L） | 650*986（mm） | 1100*1120*1770（mm） | |||

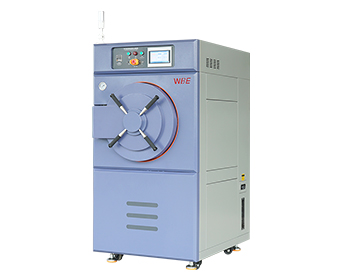

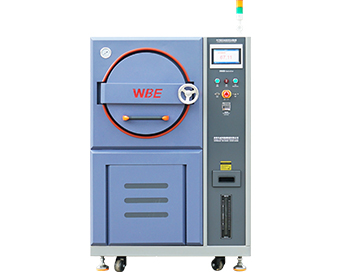

| WBE-PCT系列
饱和蒸汽高压加速老化箱 |
WBE-PCT-40 | 69（L） | A： +100~+143℃；
（100%R.H饱和STD） |
A：0.2～3kg/cm²
(0.018～0.294 MPa) |
400*550（mm） | 700*950*1710（mm） |
| WBE-PCT-55 | 150（L） | 550*650（mm） | 900*1200*1760（mm） | |||
| WBE-PCT-65 | 325（L） | 650*986（mm） | 1100*1120*1770（mm） | |||
| 可非标定制其它规格参数 | ||||||
| 产品名称
Product |
型号
Model |
工作室容积
Volume |
温湿度范围
Temp/Hum Range |
压力范围
Pressure Range |
内箱尺寸（直径φW*深D）
Inner Size |
外箱尺寸（宽W*深D*高H）
Chamber Size |
| WBE-HAST系列
高压加速老化试验箱 |
WBE-HAST-40 | 69（L） | A： +100~+143℃；
B： +100~+156℃； （65%~100%R.H不饱和HUM及饱和STD） |
A：0.2～3kg/cm²
(0.018～0.294 MPa) B：0.2～4kg/cm² (0.018～0.394 MPa) |
400*550（mm） | 700*950*1710（mm） |
| WBE-HAST-45 | 90（L） | 418*660（mm） | 770*950*1670（mm） | |||
| WBE-HAST-55 | 150（L） | 550*650（mm） | 980*1150*1780（mm） | |||
| WBE-HAST-65 | 325（L） | 650*986（mm） | 1100*1120*1770（mm） | |||
| WBE-PCT系列
饱和蒸汽高压加速老化箱 |
WBE-PCT-40 | 69（L） | A： +100~+143℃；
（100%R.H饱和STD） |
A：0.2～3kg/cm²
(0.018～0.294 MPa) |
400*550（mm） | 700*950*1710（mm） |
| WBE-PCT-55 | 150（L） | 550*650（mm） | 900*1200*1760（mm） | |||
| WBE-PCT-65 | 325（L） | 650*986（mm） | 1100*1120*1770（mm） | |||
| 可非标定制其它规格参数 | ||||||
| 性能参数 | 温度范围 | 105.0~133.3℃（at 100%R.h）
110.0~140.0℃（at 85%R.h） 118.0~156.0℃（at 65%R.h） |
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2℃ | |
| 温度偏差 | ≤±2℃ | |
| 升温时间 | 常温～+ 143℃约75 min ；常温～+ 156℃约100 min | |
| 湿度范围 | 65%～100%R.h | |
| 湿度波动度 | ≤±2%R.h | |
| 湿度均匀度 | ≤±3%R.h | |
| 湿度偏差 | ≤±3%R.h | |
| 压力范围 | A：0.2～3kg/cm² (0.018～0.294 MPa) ；B：0.2～4kg/cm² (0.018～0.394 MPa)
（特殊客户需求） ;（其他压力可定制） |
|
| 压力偏差 | ≤±2Kpa | |
| 升压时间 | 常压～+ 3kg/cm²约50 min. 外部气源加压：约5 min
常压～+ 4kg/cm²约60 min. 外部气源加压：约5 min |
|
| HAST测试模式 | HUM（不饱和）测试模式/STD（饱和）测试模式 | |
| 偏压端子 | 4~128个可选（或定制） | |
| 控制器 | 7寸彩色触摸屏控制 | |
| 排气模式 | 三种模式:相对保湿的缓慢冷却/保持水汽的慢速冷却/快速排气 | |
| 箱体材质 | 内箱 | SUS #316不锈钢（电解抛光） |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，WBE威邦标准蓝灰 | |
| 电源 | AC220V±10% 50HZ 1∮2W+E | |
| 型号说明 |  |
|
| 性能参数 | 温度范围 | 105.0~133.3℃（at 100%R.h）
110.0~140.0℃（at 85%R.h） 118.0~156.0℃（at 65%R.h） |
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2℃ | |
| 温度偏差 | ≤±2℃ | |
| 升温时间 | 常温～+ 143℃约75 min ；常温～+ 156℃约100 min | |
| 湿度范围 | 65%～100%R.h | |
| 湿度波动度 | ≤±2%R.h | |
| 湿度均匀度 | ≤±3%R.h | |
| 湿度偏差 | ≤±3%R.h | |
| 压力范围 | A：0.2～3kg/cm² (0.018～0.294 MPa) ；B：0.2～4kg/cm² (0.018～0.394 MPa)
（特殊客户需求） ;（其他压力可定制） |
|
| 压力偏差 | ≤±2Kpa | |
| 升压时间 | 常压～+ 3kg/cm²约50 min. 外部气源加压：约5 min
常压～+ 4kg/cm²约60 min. 外部气源加压：约5 min |
|
| HAST测试模式 | HUM（不饱和）测试模式/STD（饱和）测试模式 | |
| 偏压端子 | 4~128个可选（或定制） | |
| 控制器 | 7寸彩色触摸屏控制 | |
| 排气模式 | 三种模式:相对保湿的缓慢冷却/保持水汽的慢速冷却/快速排气 | |
| 箱体材质 | 内箱 | SUS #316不锈钢（电解抛光） |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，WBE威邦标准蓝灰 | |
| 电源 | AC220V±10% 50HZ 1∮2W+E | |
| 型号说明 | |
|
| 性能参数 | 温度范围 | 105.0~133.3℃（at 100%R.h）
110.0~140.0℃（at 85%R.h） 118.0~156.0℃（at 65%R.h） |
| 温度波动度 | ≤±0.5℃ | |
| 温度均匀度 | ≤2℃ | |
| 温度偏差 | ≤±2℃ | |
| 升温时间 | 常温～+ 143℃约75 min ；常温～+ 156℃约100 min | |
| 湿度范围 | 65%～100%R.h | |
| 湿度波动度 | ≤±2%R.h | |
| 湿度均匀度 | ≤±3%R.h | |
| 湿度偏差 | ≤±3%R.h | |
| 压力范围 | A：0.2～3kg/cm² (0.018～0.294 MPa) ；B：0.2～4kg/cm² (0.018～0.394 MPa)
（特殊客户需求） ;（其他压力可定制） |
|
| 压力偏差 | ≤±2Kpa | |
| 升压时间 | 常压～+ 3kg/cm²约50 min. 外部气源加压：约5 min
常压～+ 4kg/cm²约60 min. 外部气源加压：约5 min |
|
| HAST测试模式 | HUM（不饱和）测试模式/STD（饱和）测试模式 | |
| 偏压端子 | 4~128个可选（或定制） | |
| 控制器 | 7寸彩色触摸屏控制 | |
| 排气模式 | 三种模式:相对保湿的缓慢冷却/保持水汽的慢速冷却/快速排气 | |
| 箱体材质 | 内箱 | SUS #316不锈钢（电解抛光） |
| 外箱 | 冷轧钢板+双面静电喷塑工艺处理，WBE威邦标准蓝灰 | |
| 电源 | AC220V±10% 50HZ 1∮2W+E | |
| 型号说明 | |
|
| 标准号 | 执行标准 | 测试条件 | |||
| 温度（℃） | 湿度（%R.h） | 电压（V） | 时间（h） | ||
| IEC60068-2-66
IEC60749 |
环境试验.第2-66部分：试验方法.试验Cx：稳态湿热 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
任意电压 | 96/192/408
48/96/192 24/48/96 |
| GB/T2423.40 | 电工电子产品环境试验第2部分：试验方法Cx：不饱和高压蒸汽的恒定湿热 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
1~1000V | 96/192/408
48/96/192 24/48/96 |
| GB/T4937.40 | 半导体器件机械和气候试验方法 第4部分：湿热、稳态、高加速应力试验（HAST） | 110±2
130±2 |
85±5
85±5 |
1~1000V | 96/264 |
| JIS C0096-2001 | 环境测试 第2部分：倾倒·湿热·稳态（非饱和加压蒸汽） | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
任意电压 | 96/192/408
48/96/192 24/48/96 |
| JEITA（EIAJ）ED-4701/100A/103 | 半导体器件不饱和蒸汽压力测试 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
持续施加电压 | 24/48/96/168/500 |
| JPCA-ET08 | 印刷电路板不饱和蒸汽压力测试 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
持续施加电压 | 96/192/408
48/96/192 24/48/96 |
| AEC Q100-Rev-E
AEC Q101 |
汽车级半导体分立器件应力测试认证 | 110±2
130±2 |
85±5
85±5 |
持续施加电压/无偏压 | 264/96 |
| JESD22-A101C | 稳态温度，湿度/偏压，寿命试验（温湿度偏压寿命） | 85±2 | 85±5 | 持续/间断施加电压 | 24/168/1000 |
| JESD22-A102E | 高压蒸煮试验（加速抗湿性渗透） | 121±2 | 100±5 | 无偏压 | 24/48/96/168/240/336 |
| JESD22-A110E | HAST高加速温湿度应力试验 | 110±2
130±2 |
85±5
85±5 |
持续/间断施加电压 | 264/96 |
| JESD22-A118B | 温湿度无偏压高加速应力实验UHAST（无偏置电压未饱和高压蒸汽） | 110±2
130±2 |
85±5
85±5 |
无偏压 | 264/96 |
| 标准号 | 执行标准 | 测试条件 | |||
| 温度（℃） | 湿度（%R.h） | 电压（V） | 时间（h） | ||
| IEC60068-2-66
IEC60749 |
环境试验.第2-66部分：试验方法.试验Cx：稳态湿热 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
任意电压 | 96/192/408
48/96/192 24/48/96 |
| GB/T2423.40 | 电工电子产品环境试验第2部分：试验方法Cx：不饱和高压蒸汽的恒定湿热 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
1~1000V | 96/192/408
48/96/192 24/48/96 |
| GB/T4937.40 | 半导体器件机械和气候试验方法 第4部分：湿热、稳态、高加速应力试验（HAST） | 110±2
130±2 |
85±5
85±5 |
1~1000V | 96/264 |
| JIS C0096-2001 | 环境测试 第2部分：倾倒·湿热·稳态（非饱和加压蒸汽） | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
任意电压 | 96/192/408
48/96/192 24/48/96 |
| JEITA（EIAJ）ED-4701/100A/103 | 半导体器件不饱和蒸汽压力测试 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
持续施加电压 | 24/48/96/168/500 |
| JPCA-ET08 | 印刷电路板不饱和蒸汽压力测试 | 110±2
120±2 130±2 |
85±5
85±5 85±5 |
持续施加电压 | 96/192/408
48/96/192 24/48/96 |
| AEC Q100-Rev-E
AEC Q101 |
汽车级半导体分立器件应力测试认证 | 110±2
130±2 |
85±5
85±5 |
持续施加电压/无偏压 | 264/96 |
| JESD22-A101C | 稳态温度，湿度/偏压，寿命试验（温湿度偏压寿命） | 85±2 | 85±5 | 持续/间断施加电压 | 24/168/1000 |
| JESD22-A102E | 高压蒸煮试验（加速抗湿性渗透） | 121±2 | 100±5 | 无偏压 | 24/48/96/168/240/336 |
| JESD22-A110E | HAST高加速温湿度应力试验 | 110±2
130±2 |
85±5
85±5 |
持续/间断施加电压 | 264/96 |
| JESD22-A118B | 温湿度无偏压高加速应力实验UHAST（无偏置电压未饱和高压蒸汽） | 110±2
130±2 |
85±5
85±5 |
无偏压 | 264/96 |
| 试验分类 | 温度 | 湿度 | 气压 | 偏置电压 | 实验时间 | 参考标准 |
| THB | 85℃ | 85%R.H | 49.1kpa | Vcc max | 1000h | JESD22-A101 |
| BHAST | 130℃ | 85%R.H | 230KPa | Vcc max | 96h | JESD22-A110 |
| 110℃ | 85%R.H | 122KPa | Vcc max | 264h | ||
| UHAST | 130℃ | 85%R.H | 230KPa | / | 96h | JESD22-A118 |
| 110℃ | 85%R.H | 122KPa | / | 264h |
| 试验分类 | 温度 | 湿度 | 气压 | 偏置电压 | 实验时间 | 参考标准 |
| THB | 85℃ | 85%R.H | 49.1kpa | Vcc max | 1000h | JESD22-A101 |
| BHAST | 130℃ | 85%R.H | 230KPa | Vcc max | 96h | JESD22-A110 |
| 110℃ | 85%R.H | 122KPa | Vcc max | 264h | ||
| UHAST | 130℃ | 85%R.H | 230KPa | / | 96h | JESD22-A118 |
| 110℃ | 85%R.H | 122KPa | / | 264h |
| 失效效应 | 影响 |
| 金属腐蚀 | 高温高湿环境加速水汽渗透入塑封壳内，导致金属元件和导线上产生氧化物和腐蚀，可能引发短路等现象。 |
| 绝缘材料老化 | 高温高湿环境使绝缘材料中的水分析入，加速绝缘材料老化，可能引起漏电等现象。 |
| 焊点开裂 | 装材料与芯片框架的热膨胀系数不同，在高温高湿环境下可能造成焊点开裂，引发接触不良等现象。 |
| 爆米花效应 | 由于封装体在高温下内部水分汽化而产生爆裂现象。 |
| 失效效应 | 影响 |
| 金属腐蚀 | 高温高湿环境加速水汽渗透入塑封壳内，导致金属元件和导线上产生氧化物和腐蚀，可能引发短路等现象。 |
| 绝缘材料老化 | 高温高湿环境使绝缘材料中的水分析入，加速绝缘材料老化，可能引起漏电等现象。 |
| 焊点开裂 | 装材料与芯片框架的热膨胀系数不同，在高温高湿环境下可能造成焊点开裂，引发接触不良等现象。 |
| 爆米花效应 | 由于封装体在高温下内部水分汽化而产生爆裂现象。 |
