在800G/1.6T高速光模块规模化量产的行业背景下，光通信核心器件的户外环境耐受能力成为决定产品长期运行稳定性的关键指标。威邦仪器针对光模块TOP10企业-中际旭创，定制开发专属冷热冲击试验解决方案，完全匹配GR-1221光通信设备可靠性规范与MIL-STD-810军工环境测试标准，为高速光模块的量产验证筑牢核心防线。

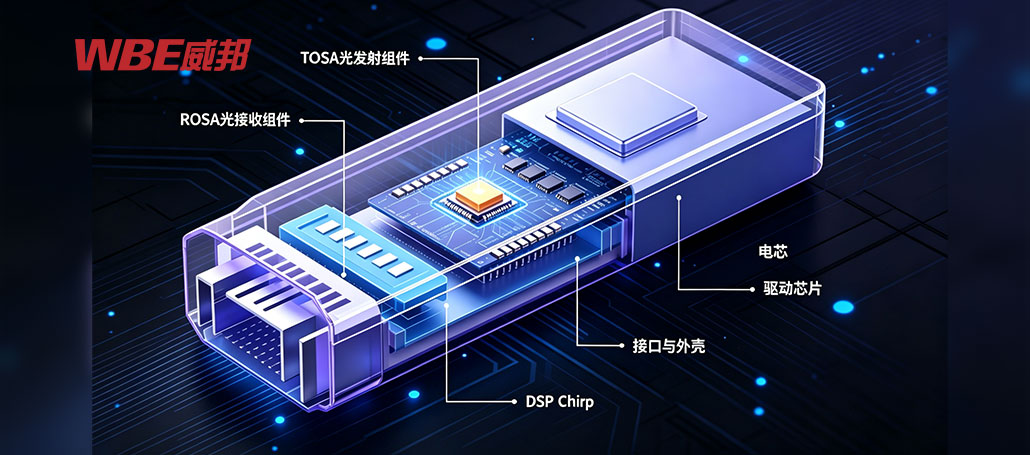

光模块核心部件
主要分为发射、接收、信号处理、接口四大模块：
TOSA 光发射组件1：负责电信号转光信号，核心是激光器芯片，搭配透镜、光隔离器、监控光电管，完成电光转换与光束耦合输出。ROSA 光接收组件
2：负责光信号转电信号，核心为光电探测器，把微弱光信号转换成电流信号，完成光电转换。
电芯片（驱动、TIA、DSP）
3：驱动芯片控制激光器发光；跨阻放大器 TIA 放大微弱光生电流；高速 DSP 芯片负责信号均衡、时钟恢复、编码解码，是高速光模块的大脑。接口与外壳
4：金手指对接交换机，LC/MPO 等光口连接光纤；金属外壳实现散热、屏蔽电磁干扰，支持热插拔更换。
项目核心测试价值
该定制方案聚焦光模块全链路核心元器件的极端温差耐受验证，覆盖DSP主控芯片、TOSA光发射组件、PCB高速电路板三大核心部件，精准复刻户外场景中“-40℃极寒低温到+85℃以上高温”的骤变工况，通过可控的冷热循环冲击，提前激发材料界面隐性应力，有效排查传统温循测试难以发现的物理开裂、封装脱层、引脚腐蚀等潜在失效风险，保障光模块在数据中心、户外基站等复杂场景下的长期稳定运行。
定制化设备核心能力
宽域精准温控：高温区稳定覆盖+85℃~+125℃区间，低温区精准实现-40℃~-55℃可控调节，全程温度均匀度≤±2℃，无局部温差偏差影响测试结果。
灵活循环配置：支持10~100次自定义冷热循环设置，完全匹配不同等级光模块的可靠性验证要求，可覆盖研发阶段摸底测试到量产阶段全检抽检的全场景需求。
带电同步测试：搭载专属信号转接接口，支持光模块在冲击测试全程保持带电运行，实时同步监测光功率、误码率等核心性能参数，避免离线测试遗漏真实工况下的性能失效问题。
双机型适配选型方案
威邦仪器为该项目提供两大成熟系列机型，适配不同测试场景需求：
WBE-LR2 两箱式冷热冲击试验箱：采用双独立储温槽+全自动提篮平移结构，样品在高低温腔室间极速切换，转移时长≤5秒，热交换效率高，性价比突出，适合光模块整板、整批次的批量冲击测试。
WBE-LR3 三箱式冷热冲击试验箱：设置独立高温区、低温区与测试区，测试过程中样品全程静止无机械位移，通过气动风门快速切换冷热气流，避免精密光学元器件受振动影响，完美适配TOSA、DSP芯片等高精密易碎器件的高精度无扰测试。

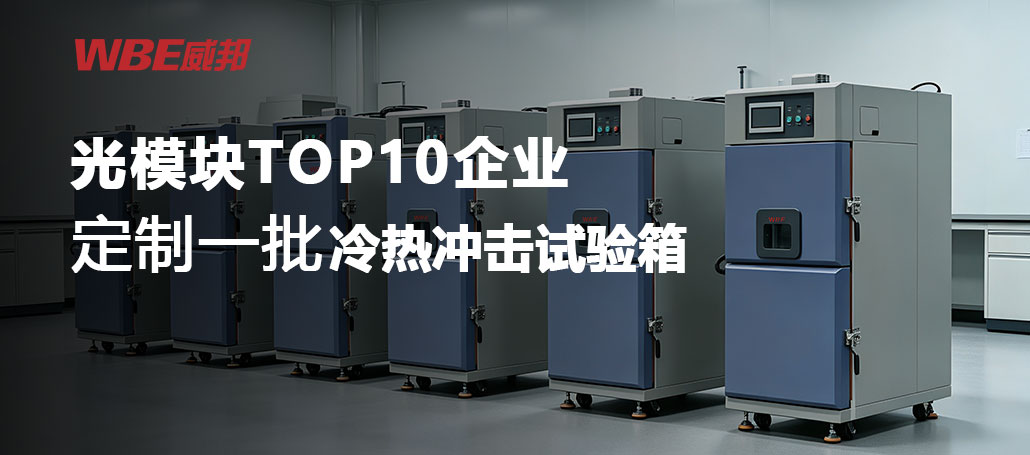

冷热冲击试验箱WBE-LR2
该项目落地后，帮助中际旭创将单批次光模块冷热冲击验证周期压缩40%，测试数据完全匹配国际头部云厂商的供应链准入标准，为800G/1.6T光模块的规模化交付提供了坚实的可靠性技术支撑。
