在全球能源转型与高端制造升级的双重驱动下，IGBT作为电力电子领域的核心功率半导体器件，已经成为新能源汽车、光伏逆变器、工业自动化、储能系统及特高压输电等战略性产业的“电力心脏”。当前中国IGBT行业市场规模持续快速增长，车规级、工业级、储能级大功率IGBT细分赛道增速远超行业平均水平，国产替代进程持续提速的同时，下游终端对器件的批次一致性、长期运行可靠性提出了前所未有的严苛要求。

传统仅关注电气性能的检测方式，已经无法覆盖大功率IGBT器件在复杂工况下的长期稳定性验证需求，封装结构的机械可靠性检测，正在成为IGBT产业链中不可或缺的关键环节。面向车规级、工业级、储能级大功率IGBT模块的专用力学失效分析测试设备，也成为众多功率半导体制造企业、第三方检测机构与科研院所的核心刚需装备。

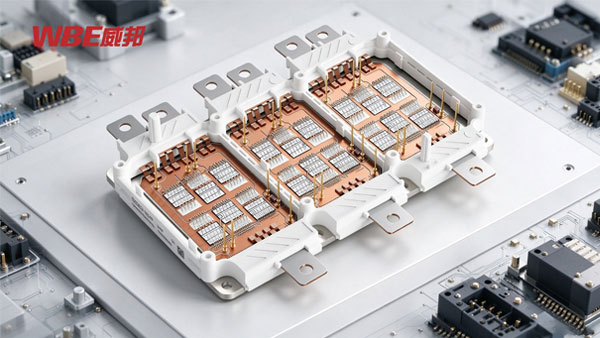

一、什么是IGBT

IGBT全称绝缘栅双极型晶体管，是一种结合了MOSFET高输入阻抗、高速开关特性与双极型晶体管大电流承载能力、低导通损耗优势的复合型功率半导体器件。它通过栅极电压实现通断控制，利用电导调制效应大幅降低通态压降，能够在高电压、大电流、高频开关场景下稳定运行，是现代电力电子变换装置中实现电能高效控制的核心部件。

不同于普通集成电路芯片，大功率IGBT长期工作在高电压、大电流、宽温变的极端环境中，除了芯片本身的电气性能，其内部封装结构的机械连接强度，直接决定了器件的使用寿命与运行安全性。从内部结构来看，完整的大功率IGBT器件由芯片、绝缘层、金属化层、键合线、焊接层、DBC基板以及外部封装材料共同组成，任意一个连接点位出现机械失效，都可能引发整个器件乃至整套电力电子系统的故障。

二、WBE-9086B IGBT推拉力测试机产品定义

威邦WBE-9086B IGBT推拉力测试机，是专门面向车规级、工业级、储能级大功率IGBT模块开发的专用力学失效分析测试设备。设备基于数字闭环力值控制技术开发，支持破坏性测试与非破坏性测试模式自由切换，能够精准捕捉微米级位移变化与毫牛级力值波动，为IGBT封装工艺验证、来料质量管控、失效分析提供可追溯的量化数据支撑，帮助半导体制造企业快速定位工艺缺陷，提升产品批次一致性。

设备支持金线或铝线键合拉力测试，芯片剪切力测试，焊料层推剥测试，拉拔力测试，DBC基板铜层附着力测试等全场景测试需求，能够精准定位键合虚焊、焊层分层等常规检测手段难以发现的隐性失效点，帮助研发与质检人员从力学维度拆解IGBT封装失效的根本原因。

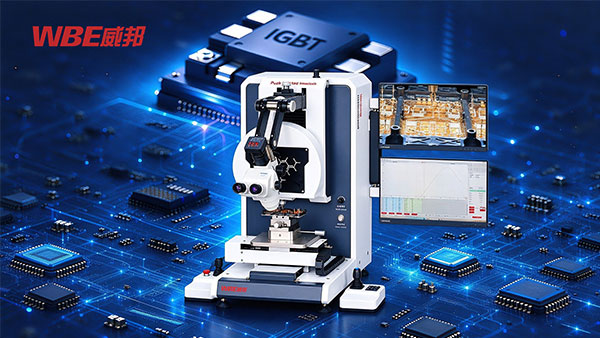

IGBT推拉力测试机

三、WBE-9086B IGBT推拉力测试机部件构成

整套设备采用模块化集成设计，核心部件可分为五大系统：

高精度力学传感系统‌：搭载24Bits高分辨率AD转换器，配合六合一自动换模组，实现全量程范围的精准力值采集，从硬件层面保障力值检测的精准性与稳定性。

大行程多轴精密运动平台‌：X/Y/Z三轴采用高精度滚珠丝杠与线性导轨传动，搭配闭环运动控制算法，实现±1μm级别的重复定位精度，大行程设计可轻松覆盖大尺寸IGBT模块的全点位测试需求。

多功能自动切换测试模组‌：配备六合一自动换模组，覆盖拉拔力，剪切力，拉力，推力以及蠕变等多种测试类型，无需人工频繁更换治具，大幅提升多项目连续测试的工作效率。

工业控制与数据处理单元‌：集成嵌入式工业控制主机，运行稳定的专用测试系统，可实时生成力-位移曲线、强度分布直方图等可视化数据图表，自动完成测试数据的存储与导出，支持对接企业内部MES系统实现全流程数据追溯。

可选环境拓展模块‌：可搭配宽温环境测试腔，实现-40℃~150℃温度范围内的同步力学测试，模拟极端工况下IGBT封装结构的力学性能变化，覆盖更多车规级、工业级器件的严苛验证需求。

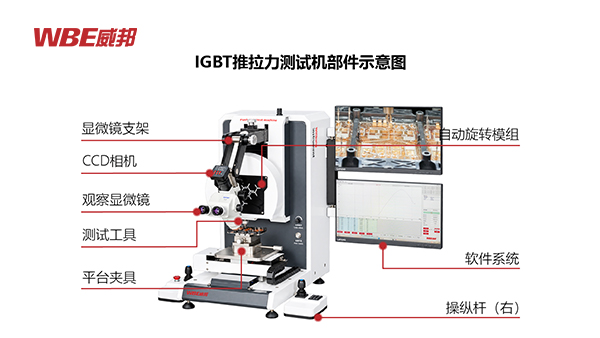

IGBT推拉力测试机部件说明

四、WBE-9086B核心产品性能参数

威邦WBE-9086B IGBT推拉力测试机核心性能指标完全匹配大功率IGBT模块的测试需求：

1，综合测试精度高，整机综合测试精度可达±0.1%，远高于行业常规标准，力值采集数据精准可靠；

2，测试量程覆盖范围广，最大测试量程可达0~500kgf，从细键合线的微力测试到大功率芯片的大剪切力测试都能轻松覆盖；

3，行程大，XYZ轴行程达200*200*100mm，可兼容大尺寸IGBT功率模块的全区域多点位测试，无需反复拆装样品；

4，模组数量为6个，支持自动换模组，覆盖拉拔力，剪切力，拉力，推力以及蠕变等多种测试类型，无需人工频繁更换治具，大幅提升测试效率；

5，采样速率最高可达5000Hz，完整捕捉测试过程中的力值突变细节，避免漏过瞬间失效点；

6，整机采用紧凑型桌面式结构设计，设备布局合理，无需改造大面积车间即可快速部署使用，标配220V标准工业电源接口，日常运维便捷高效；

五、测试标准与常见失效机理

设备支持覆盖主流国际与行业测试标准，包括但不限于GJB系列半导体器件力学测试规范、IPC封装强度测试标准、车规级功率半导体可靠性测试相关规范，可直接输出符合质检要求的标准化测试报告。

在大功率IGBT实际运行过程中，常见的机械失效模式主要集中在三个核心位置：

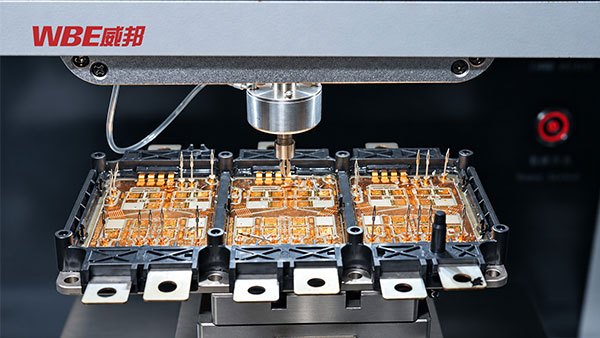

键合线疲劳断裂‌：IGBT长期经受周期性温度循环，金线或铝线键合线与焊盘之间因材料热膨胀系数差异反复承受交变应力，长期累积后出现疲劳变形、连接强度衰减，最终引发键合线脱落或断裂，导致器件电气连接开路。WBE-9086B的高精度拉力测试功能，可精准测量键合线的实际拉断力，提前识别虚焊、键合强度不足等工艺缺陷。

芯片焊接层失效‌：芯片与DBC基板之间的焊料层在大电流发热与快速温变场景下，容易出现微裂纹扩展、分层脱粘现象，直接影响芯片的散热效率与机械固定强度，严重时会引发芯片翘曲、炸裂。设备的芯片剪切力测试与焊料层推剥测试功能，可直接量化焊接层的实际结合强度，定位焊层分层等隐性失效点。

DBC基板铜层附着力失效‌：在长期冷热冲击与振动工况下，DBC基板表面的铜层容易出现附着力衰减、局部脱落的问题，影响键合点位的长期稳定性。设备的DBC基板铜层附着力测试功能，可直接验证铜层与陶瓷基底的结合强度，保障基板来料质量。

通过WBE-9086B的全项目量化检测，可以在器件投入使用前提前识别出这些潜在的工艺缺陷，从制造端把可靠性风险降到最低。

六、行业应用展望

随着第三代半导体技术快速普及，碳化硅、氮化镓等新型功率器件逐步在高压、高频、高温场景大规模应用，下游终端对封装可靠性的验证要求还将持续升级。未来大功率IGBT力学测试设备将进一步向多轴联动复合测试、非接触式高精度测量、AI智能失效数据分析三个方向深度融合。

威邦WBE-9086B IGBT推拉力测试机采用全模块化的架构设计，不仅可以充分满足当前车规级、工业级、储能级大功率IGBT模块的常规测试需求，也为后续碳化硅功率器件、先进封装器件的新型测试需求预留了充足的升级空间。依托东莞本地精密制造的产业优势，威邦仪器将持续深耕半导体可靠性测试赛道，为国内功率半导体产业的自主可控与质量升级提供稳定可靠的国产测试装备支撑。

威邦推拉力测试机常见问题FAQ

问：威邦推拉力测试机有哪个型号？

答：目前威邦推拉力测试机全系列覆盖不同应用场景，在售型号包含WBE-9086B，WBE-9085B，WBE-9088B，WBE-9089B，WBE-9089D，不同型号分别适配常规半导体封装测试、全自动高精度测试、大尺寸样品批量测试等不同需求场景，可根据客户实际测试需求灵活选型。

问：威邦IGBT推拉力测试机典型合作用户有哪些？

答：威邦IGBT推拉力测试机凭借稳定的性能与完善的售后体系，已经服务于中国中车，英飞凌，比亚迪，士兰微电子等行业标杆企业，合作范围覆盖全球头部厂商与国内核心领军企业，产品可靠性在大量实际生产场景中得到了充分验证。
