算力时代的光模块可靠性竞争，早已不是单点测试的比拼，而是覆盖产品全生命周期、贯穿技术代际迭代的体系化能力对抗。威邦仪器依托深耕可靠性试验领域30余年的技术积淀，可为光模块光互联行业，提供从研发、测试、量产到长期运维的一系列可靠性试验设备和全面的解决方案，成为光模块企业筑牢品质壁垒的核心伙伴。

一，适用范围

本技术方案面向400G/800G/1.6T/3.2T及以上速率高速光模块的研发验证、量产质控与失效分析场景，系统阐述光模块全生命周期环境可靠性试验方法、封装力学性能测试体系与典型失效机理，为光通信产业链上下游企业建立标准化测试验证体系提供可落地的技术参考。

二，光模块产业背景、应用领域与核心部件构成

2.1 市场需求背景

AI 算力建设浪潮下，海外算力四大云厂商（亚马逊、微软、谷歌、Meta）持续加码数据中心基础设施,对 800G、1.6T 高速光模块开启大规模集中采购，拉动全球高速光模块需求爆发。当前全球AI算力基础设施建设进入高速落地期，智算中心内部800G光模块已实现大规模部署，1.6T光模块进入小批量量产交付阶段，下一代3.2T产品的预研工作同步推进。高速光模块作为算力网络中实现大容量数据光电转换的核心节点器件，其长期运行的可靠性直接决定整个光传输链路的误码率与稳定性，行业对光模块的环境适应性、封装长期可靠性的验证要求已提升至车规级验证标准。

2.2 光模块核心应用领域

光模块是数据中心的"心脏"，光模块的应用场景已从传统通信行业向算力、工业、车载等多领域快速延伸，不同场景对光模块的可靠性等级要求存在显著差异：

数据中心与AI算力集群：占整体市场需求约63%，400G/800G是AI数据中心内部互联的标准配置，800G/1.6T相干光模块支撑跨园区数据中心互联，万卡级GPU算力集群的万级互联端口对光模块的长期连续运行稳定性提出极高要求；

电信通信网络：占整体市场需求约37%，5G前传采用25G/50G光模块，中传采用50G/100G光模块，回传及骨干网部署100G/400G相干光模块，长期在户外基站复杂温变环境下运行；

工业与特种场景：工业自动化测量、半导体晶圆检测、航空航天通信、车载激光雷达等场景，要求光模块在强振动、宽温域、高腐蚀的极端工况下保持稳定传输。

2.3 产品定义与核心部件构成

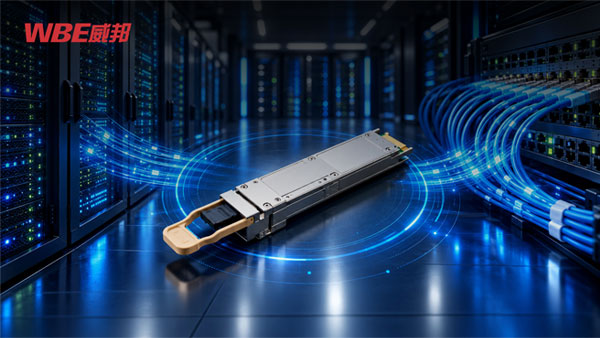

光模块负责电信号与光信号的双向转换：发射端把交换芯片/网卡的电信号调制到激光上，接收端把光纤传来的光还原成电信号。它是 GPU 服务器、交换机与光纤之间的"桥梁"。

光模块是集成光电子器件、高速电路与结构接口的光收发一体化功能单元，核心功能为完成电-光、光-电信号的双向转换，是光纤通信系统的基础硬件载体。当前主流商用封装形态覆盖SFP、SFP+、QSFP28、QSFP56、QSFP-DD、OSFP等系列，可适配从10G到3.2T全速率传输场景。

一句话总结：速率 2 年一代（1.6T→3.2T）、封装从可插拔走向共封装（CPO）、DSP 从必选走向可去（LPO）、材料从三五族走向硅光+TFLN——一切都是为了让 GPU 集群算得快、耗电少、成本低。

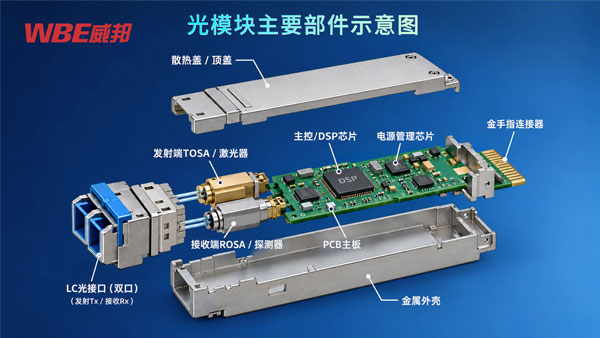

2.4 光模块内部核心功能部件可分为三类：

光电转换组件：包含光发射子模块（TOSA）与光接收子模块（ROSA），前者集成DFB、EML或VCSEL激光器芯片实现电光调制输出，后者搭载PIN、APD光电探测器完成光信号的接收与转换；

高速电路系统：集成激光器驱动芯片、跨阻放大器（TIA）、数字信号处理芯片（DSP）与微控制单元（MCU），完成信号放大、均衡补偿与模块状态实时监控；

结构与接口部件：包含高频PCB基板、金属屏蔽散热壳体、光纤耦合接口与电气金手指，实现物理支撑、电磁屏蔽与散热功能。

三，光模块环境可靠性试验方案与设备方案

光模块制造流程大致可分六个环节：贴片固晶—引线键合—光学耦合—封装焊接—测试验证—可靠性和老化测试。一枚合格的光模块从研发定型到批量量产，必须经过多轮严苛的可靠性验证，威邦仪器可覆盖全工序所有核心部件与材料的测试需求，提供全套专属设备及一站式整体解决方案。

3.1 可靠性试验方案：

随着光模块速率从400G向800G、1.6T、3.2T飙升，测试从抽检，彻底转变为100%的全检。光模块可靠性试验方案覆盖：环境可靠性试验，机械可靠性试验，寿命与耐久性试验，电性能与功能试验。旨在模拟光模块在实际使用中可能遇到的各种应力条件，评估其耐久性、环境适应性与失效模式。

威邦仪器，基于IEC60068、JEDEC JESD22、GR-1221、Telcordia GR-468-CORE、MIL-STD-810等国际测试规范，针对不同部件的失效风险点设计对应的专项试验方案：包含快速温变试验，恒温恒湿试验，冷热冲击试验（TCT），HAST高加速寿命老化试验，高温老化试验（HTOL），局部定点快速冷热冲击试验。

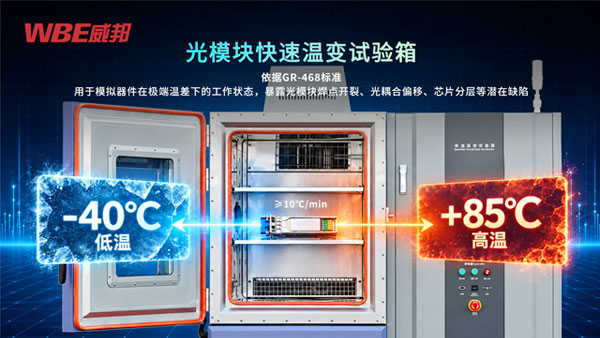

3.1.1 快速温变试验：

试验目的：验证光发射/接收组件（TOSA/ROSA）、DSP高速芯片与PCB基板在动态温变下的性能稳定性，排查激光器波长漂移、高速信号链路阻抗偏移等潜在缺陷。温循范围-40~+85℃，温变速率≥10℃/min，全程线性可控，循环次数100～500次以上（工业级≥500次）。

温度循环试验激发2大失效：

热机械疲劳：PCB焊点、金线键合、TOSA/ROSA内部耦合界面的不同材料CTE差异在快速伸缩中加速疲劳开裂；

热瞬态功能漂移：慢速拉温会平滑掉突变应力，掩盖快速穿越温区时才暴露的漂移问题。

快速温变试验反馈评估：

测试完成后，光模块的平均发送光功率、接收灵敏度、消光比、边模抑制比等指标实验前后的变化量必须≤1dB。

设备方案：

威邦光模块快速温变试验箱，型号WBE-KS系列。满足温度定值变化（线性）温变斜率控制，支持自适应负载调节，工作室预留穿线孔，支持测试过程中实时监测光功率、误码率。

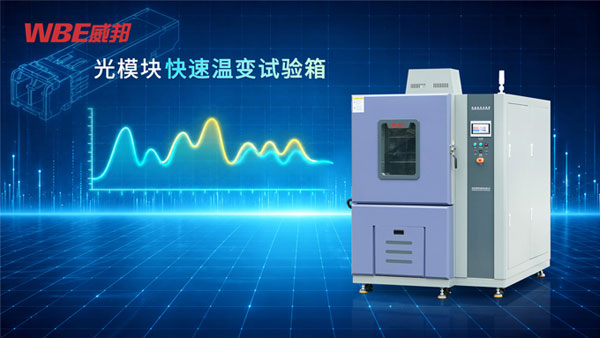

光模块快速温变试验箱线性10℃/min

3.1.2 恒温恒湿试验：

用于验证光模块在长期稳定高温高湿环境下的工作与贮存适应性，提前暴露水汽渗透引发的腐蚀、光学性能衰减等潜在失效。采用（85°C/85%R.H/1000H）测试条件。

温湿度试验反馈评估：

重点针对金属外壳、电气金手指与PCB基板进行长期湿热环境模拟，验证部件抗腐蚀能力与绝缘性能，避免高湿环境下电路漏电流超标、金手指氧化接触不良等故障。

设备方案：

威邦光模块恒温恒湿试验箱，型号WBE-SDJ系列，也叫光模块高低温（湿热）交变箱。产品具有极限温( 湿) 度范围广和实际 温( 湿) 度精度高等特点。

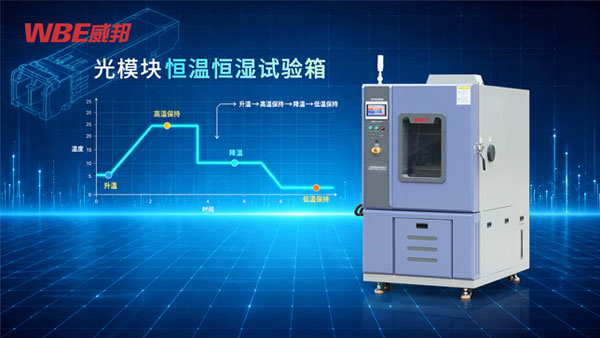

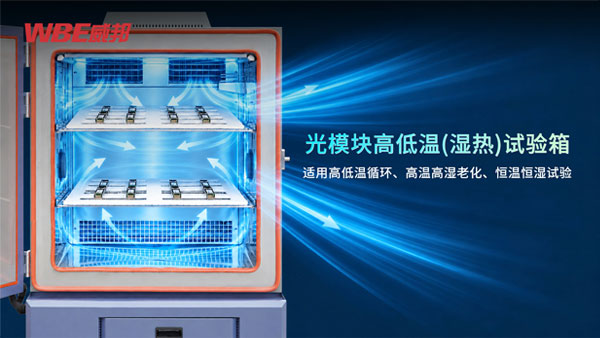

光模块恒温恒湿试验箱

3.1.3 冷热冲击试验

通过剧烈热应力作用于TOSA/ROSA耦合光路、封装焊点与金属结构件，快速激发封装分层、焊点脱附、光纤耦合偏移等早期失效，采用（-40℃‌⇌+85℃/10~100个循环）测试条件。

冷热冲击试验反馈评估：

有效排查DSP主控芯片、TOSA光发射组件、PCB高速电路板物理开裂、封装脱层、引脚腐蚀等潜在失效风险。

设备方案：

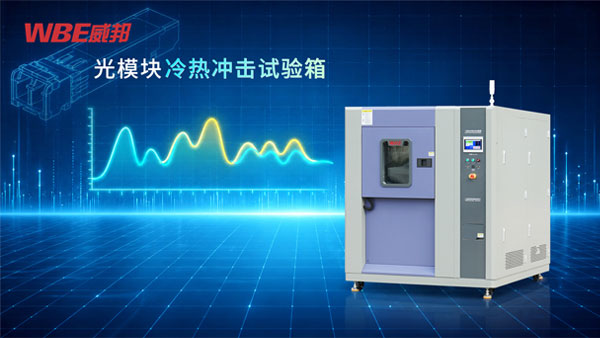

威邦光模块冷热冲击试验箱，型号WBE-LR3系列，也叫光模块温度循环箱。产品温度冲击范围广-70℃⇌+200℃，温度恢复时间短≤5min，搭载专属信号转接接口，支持光模块在冲击测试全程保持带电运行。

光模块冷热冲击试验箱

3.1.4 HAST高加速寿命老化试验：

验证封装管壳内部的激光器芯片、探测器芯片与内部键合引线的抗潮抗氧化能力，在数百小时内模拟数年自然老化效果，高效排查气密性封装的潜在泄漏风险。采用（130℃/85%RH/96h、110℃/85%RH/264h）两种测试条件。

HAST高加速老化试验失效反馈：

电性能：漏电流超出额定值10%、高速信号眼图张开度缩小超20%、出现短路/开路故障。

物理外观：封装表面起泡分层、金属引脚出现明显腐蚀痕迹、光学耦合界面出现水汽侵入痕迹。

设备方案：

威邦光模块HAST高压加速老化试验箱，型号WBE-HAST系列，也叫光通讯HAST高加速寿命试验箱。提供单腔式、双腔式、大容积等多种结构的供选型，支持UHAST（无偏压）和BHAST（偏压）试验，内腔容积包含69L~325L多种规格。

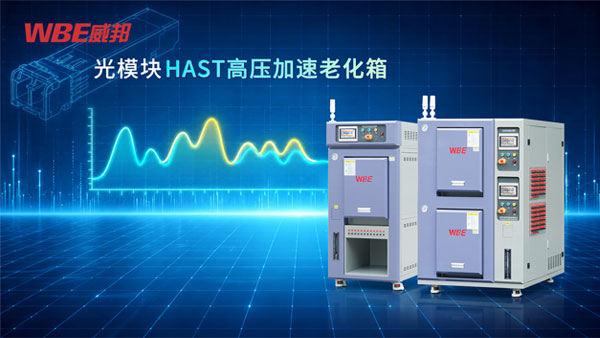

光模块HAST高压加速老化箱

3.1.5 高温老化试验HTOL：

通过高温+持续通电的应力叠加，精准模拟光模块在数据中心长期带载运行的热老化过程，快速剔除早期失效隐患。采用（70℃/85℃/2000H）测试条件。

HTOL高温老化试验失效反馈：

实时监控激光器芯片、驱动芯片与DSP芯片的工作状态，记录光功率、偏置电流等关键参数变化，筛选出长期高温运行下性能漂移超标的影响。

设备方案：

威邦光模块高温老化试验箱，型号WBE-GWL系列，也叫光模块HTOL高温寿命老化箱。产品满足程式和定值运行，温度范围广RT+15℃~+500℃，温度精度高，型号全覆盖91L~1500L容积选型。

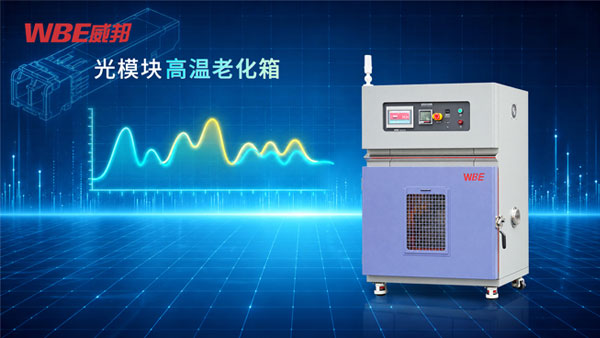

光模块高温老化试验箱

3.1.6 光模块局部定点冷热冲击试验：

对激光器芯片、DSP芯片等局部高温热点，实现单点精准控温，模拟全工况温度环境，完成光模块高低温性能验证、热流密度采集与散热方案优化，是当前光模块100%全检环节的关键试验，验证其在不同环境温度下的光学和电学性能稳定性。

快速冷热冲击试验失效反馈：

对SFP、QSFP、硅光模块、相干光模块等全系列光通讯器件，执行温度冲击、温度循环测试，模拟数据中心长期运行的热应力场景，快速激发焊点虚焊、热疲劳等潜在失效隐患，验证产品长期热稳定性。

设备方案：

威邦光模块热流仪，型号WBE-RL系列，也叫光模块高低温冲击气流仪。产品温度冲击范围广-80℃~+225℃，温变速率快，升降温速率快达10s级。适用光模块进行温度表征，热可靠性和电学性能测试。

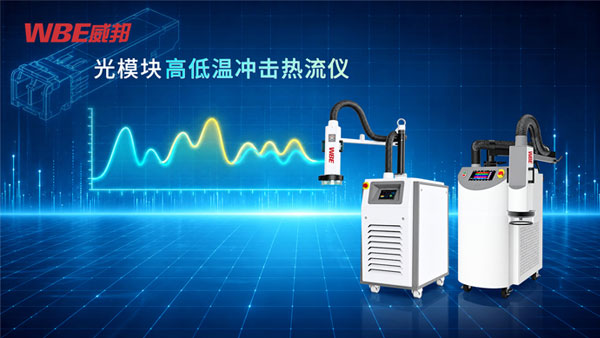

光模块高低温冲击热流仪

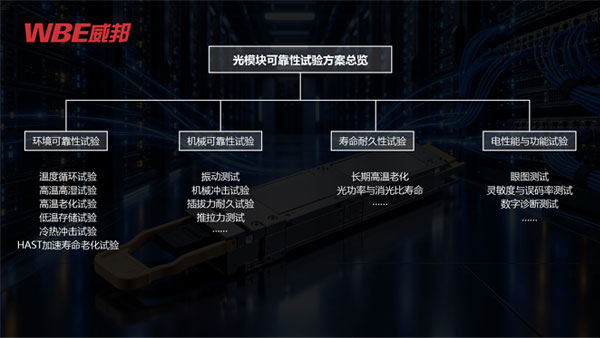

3.2 光模块可靠性试验方案总览：

四，光模块封装失效分析与推拉力测试方案

光模块封装失效分析核心围绕芯片贴装、键合互连、精密连接等关键环节的力学可靠性展开，通过标准化推拉力测试精准定位失效根因，为工艺优化和质量管控提供量化依据。威邦仪器，针对MIL-STD-883 Method 2011，GJB 548B-2005、IPC-TM-650等相关标准，对TOSA/ROSA内部金丝键合拉力测试、PCB基板与芯片之间的SMT焊球剪切力测试、TO管座内部焊料层强度验证、BGA凸点冷热态拉拔力测试。

4.1 封装失效推拉力测试方案：

键合丝拉力测试：针对激光芯片与陶瓷基板之间的金丝键合引线，进行键合连接强度验证。

芯片剪切力测试：针对LD激光二极管，VCSEL面阵激光芯片、PD光电探测芯片，进行芯片与焊料基本、金属层结合强度验证。

焊点推力测试：针对光模块PCB板载驱动IC、TEC、电容电阻、高速BGA芯片焊点，进行焊接强度验证。

FPC拉拔测试：针对金手指、焊球、镍金镀层、铜箔与基材，进行附着力拉拔测试。

粘结力测试：针对光学组件、玻璃透镜、石英光纤阵列、硅光芯片，进行固胶强度验证。

4.2 威邦推拉力测试机适配场景：

威邦WBE-9088B自动换模组推拉力测试机、WBE-9086B大行程推拉力测试机，完全覆盖光模块封装全链条力学质控需求，是Bond工艺、SMT工艺、键合工艺环节的核心动态力学检测仪器，可精准量化金丝键合拉力、焊球剪切力、BGA凸点拉拔力等关键参数，为光模块长期可靠性提供核心数据支撑。

设备方案：

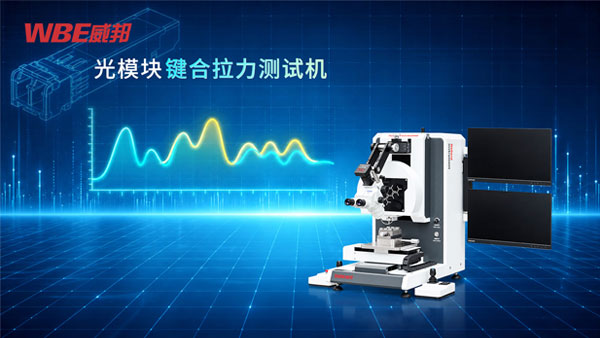

威邦光模块推拉力测试机，也叫光模块封装金线键合强度测试机。产品测试量程广0~500Kgf，测试精度高±0.1%FS，位移分辨率0.1μm，XYZ轴行程范围大200*200*100mm。满足SFP、SFP+、QSFP28、QSFP-DD、OSFP封装的光模块进行金线键合,芯片剪切等键合强度检测，测试量程覆盖3~15gf，适用400G, 800G 和 1.6T,3.2T高速光模块封装工艺研发、来料检验、量产抽样质控与失效全流程测试。

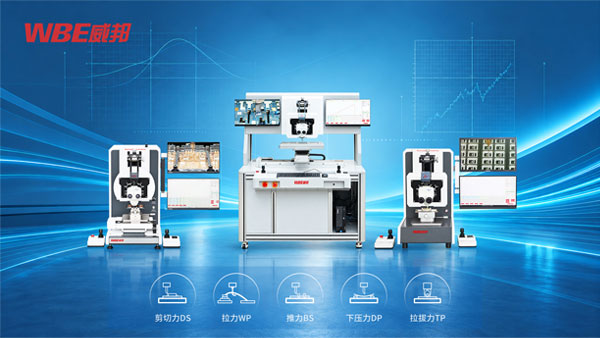

WBE-9088B推拉力测试机

五，测试标准、典型失效机理与行业展望

当前光模块可靠性验证体系已形成完善的国际标准体系，环境可靠性测试主要依据IEC60068-2-66、JEDEC JESD22-A101/A102/A110、GR-1221-CORE、Telcordia GR-468-CORE 、MIL-STD-810H等规范执行，封装力学测试可参考GJB 548B-2005、IPC-TM-650等相关标准。

光模块典型失效机理可分为两大类别：

环境应力诱发失效：高温长期作用导致激光器阈值电流上升、输出功率不可逆衰减；温变热应力引发封装外壳分层开裂、内部耦合光路偏移；高湿高压环境下电路金属层电化学腐蚀、绝缘性能下降；

封装工艺关联失效：TOSA/ROSA内部金丝键合拉力不足引发引线疲劳脱落；SMT焊球剪切强度不达标导致焊点受应力脱焊；BGA凸点热循环疲劳断裂引发高速信号传输中断。

面向下一代3.2T及更高速率光模块的量产需求，光模块可靠性验证将向更严苛的环境应力边界、更高精度的封装力学测试、全流程自动化测试方向演进。威邦仪器将持续迭代环境试验与封装测试设备方案，为光通信产业链提供覆盖研发、量产、失效分析全环节的测试技术支撑，助力高速光模块产业实现高品质规模化交付。
