为了解决大件、重件样品在垂直移动中容易掉落或振动受损的问题，同时降低对实验室层高的要求，传统的立式上下提篮结构已难以满足日益增长的汽车电子模组、机器人部件、整机部件及大型工业品的测试需求。威邦水平横移卧式两箱型冷热冲击箱正是针对这一工程痛点所做的结构重构：将样品的移动方式从“上下升降”改为“左右平移”，以卧式布局换取更大的承载能力与更低的安装门槛。

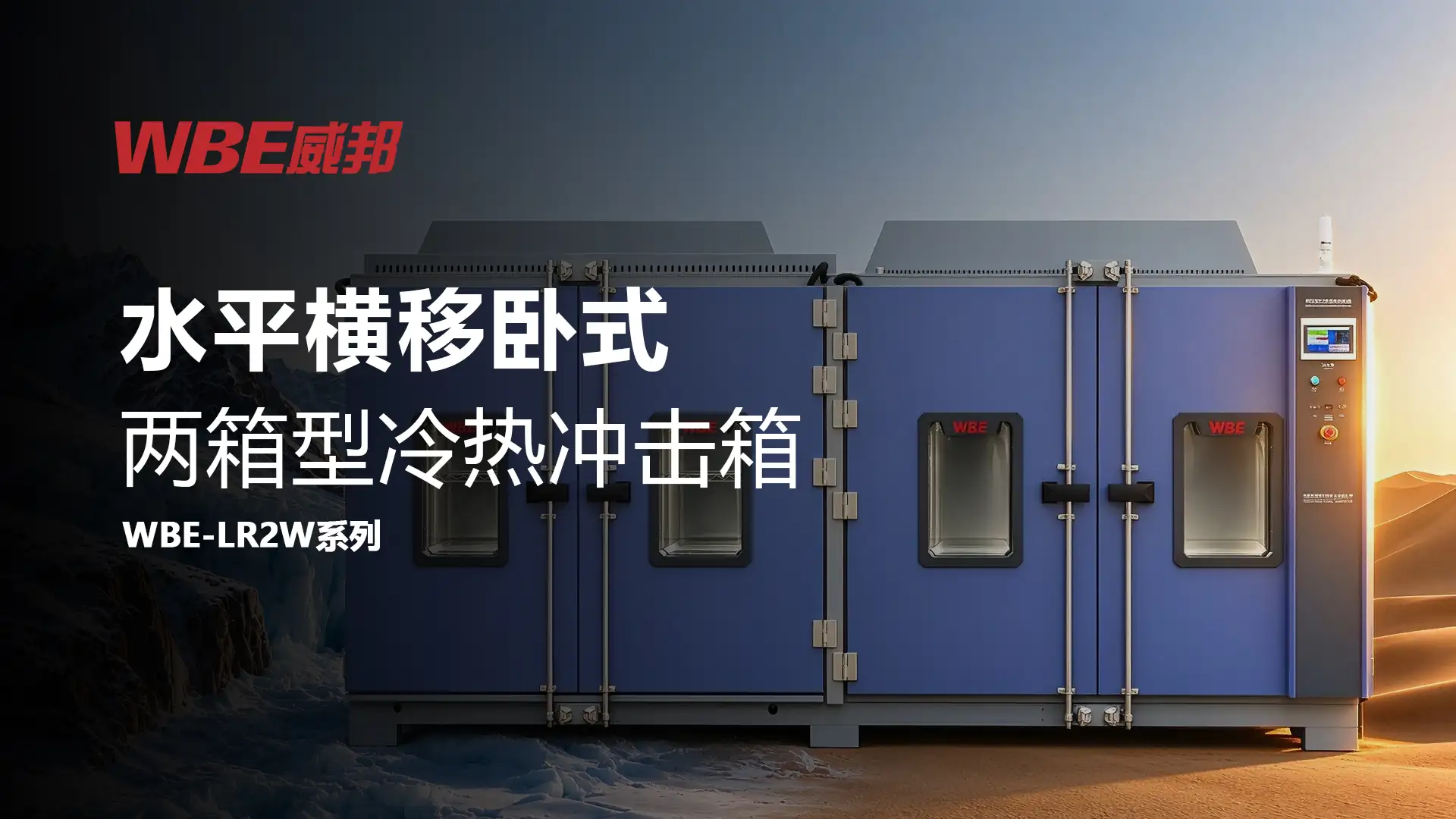

水平横移卧式两箱型冷热冲击箱

一，水平横移卧式两箱型冷热冲击箱产品定义

威邦水平横移卧式两箱型冷热冲击箱，又称提篮左右移动式冷热冲击试验箱。本试验箱采用水平平移两箱结构，低温槽、高温槽左右并列布局，适合放置较大或较重的测试样品。样品全程水平放置，无垂直起落，有效规避垂直升降带来的拉扯应力，兼顾高速转换、低震动、低串温。广泛用于机器人、AI服务器、汽车部件、储能组件、航空器材等对机械应力敏感、需带电监控或质量较大的产品进行冷热冲击试验。

二，水平横移卧式两箱型冷热冲击箱结构说明

整机采用卧式布局，左边低温预冷室、右边高温预热室，工作室为移动式篮筐，后面为电控柜，制冷机组，主操控界面位于试验箱门前方。宽度方向开大门，各槽区设有独立循环风道系统（运风电机，离心扇叶，导风片）。

2.1，腔体布局：左、右独立蓄温腔体（低温,室 + 高温室），中间为平移轨道，两边独立预预冷、预热，试验开始前提前稳定在设定温度，保证切换后快速达到试验条件；

2.2，驱动系统：样品篮通过直线模组/气动驱动水平平移，数秒内完成高低温区切换，提篮沿水平轨道反复横向平移；

2.3，密封隔热机构：配套独立隔热风门，提篮移入对应腔体后风门闭合，减少冷热空气互串，降低除霜频次，支持长时间连续循环测试；

2.4，控制系统：威邦自研PLC+触控控制，可编辑多段程序，设置冲击次数、高温驻留时间、低温驻留时间、回温步骤，支持数据存储、导出、远程通讯，具备超温、过载、压力、漏电等多重安全保护。

2.5，制冷系统：采用原装德国比泽尔压缩机，搭配环保制冷剂，完美适配大载荷、高连续运行需求。

左边低温槽，右边高温槽

三，水平横移卧式两箱型冷热冲击箱显著优势

水平横移卧式两箱型冷热冲击箱的显著优势，集中体现在结构设计、测试性能、场景适配、长期运维四大维度，是针对大载荷、高连续运行需求优化的高端工业级测试设备，相比传统垂直两箱、三箱式设备形成了明显差异化竞争力。

第一，承载能力与样品安全性兼顾。水平横移消除了垂直升降带来的悬挂风险，大件样品放置在提篮底部托板上，重心低、支撑面大，切换过程中不易发生倾覆或滑落。对于汽车电子模组、机器人关节部件等自身带有精密结构或较重散热体的样品，这一改变直接降低了测试过程中的非预期损伤概率。

第二，安装门槛显著降低。垂直升降式冷热冲击箱在容积增大时，设备总高度随之攀升，部分大型立式机型的箱体高度可达数米，对实验室层高提出苛刻要求。卧式横移方案将高度增长转化为宽度或深度方向的扩展，设备外形高度通常控制在1.8米左右，普通工业实验室层高即可满足安装与维护空间。

第三，温度控制效率保持高水平。两箱式结构本身的热负载较小，配合电子膨胀阀流量控制技术，设备在节能方面表现突出，官方数据显示可节能约45%。提篮转换时间≤5秒、温度恢复时间≤5分钟的指标，确保了冲击试验的严苛性与重复性。

第四，容积拓展灵活。标准机型覆盖512L与1000L两种提篮容积，并支持非标定制。对于整机部件或大型工业品的批量测试需求，1000L级别的提篮（1300×800×900mm内尺寸）提供了足够的装载空间。

四，水平横移卧式两箱型冷热冲击箱技术参数

这款搭载德国比泽尔压缩机的水平横移卧式两箱型冷热冲击箱，凭借极致的工业级性能和极高的技术门槛，被业内誉为‌“工业的皇冠，强者的孤独”‌——它是环境试验设备领域的高端标杆产品。如同登顶的强者，在极致性能的赛道上鲜有同级别对手。

4.1，高温暴露温度范围：+60℃~+200℃

4.2，低温暴露温度范围：-10℃~-75℃

4.3，温度冲击范围：-70℃~+180℃

4.4，提篮转换时间：＜10s

4.5，温度恢复时间：≤5min

4.6，提篮移动方式：样品篮通过直线模组/气动驱动水平平移

4.7，冷却方式：水冷

4.8，设备型号：WBE-LR2W-1000L

4.9，提篮容积：1000L/1m³（可定制其它大小）

4.10，满足标准：GB/T2423.22；MIL STD 202F,method 107G；IEC 60068-2-14,Test Na；BS 2011；DIN 40046,Test Na；JESD22-A101-A。

五，提篮水平移动式和垂直移动式冷热冲击箱区别

两者同属两箱式冷热冲击箱，核心差异集中在传动方式、结构布局、承重能力、场景适配四大维度，二者没有绝对优劣，仅针对不同测试需求形成精准适配。具体见下表：

随着机器人关节模组、AI服务器液冷板、储能簇级组件等产品的集成度持续提高，测试样品的重量与体积上限仍在向上移动，对温度冲击设备承载能力与空间适应性的要求只会更加苛刻。卧式横移平台提供的低重心承载基础，为后续集成带电监控通道、多提篮并行工位或更大尺寸非标定制留下了结构余量。

水平横移卧式两箱型冷热冲击箱的诞生，并非孤立的产品创意，而是威邦三十余年环境试验设备研制积累在特定工程痛点上的集中释放。从“上下升降”到“左右平移”，改变的是样品在温区之间的移动方式；不变的是威邦对“设备适配样品，而非样品迁就设备”这一工程逻辑的坚持。在环境试验设备日趋同质化的市场中，这种从结构底层回应真实测试痛点的能力，或许比任何单一参数指标都更具长期价值。
